方案概述

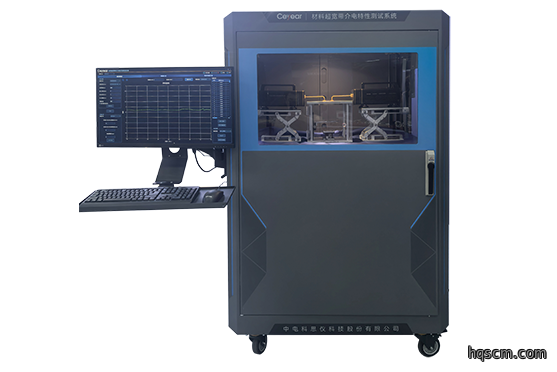

材料(liao)電磁參数測試系統測試頻率範围覆盖100MHz～500GHz，可實(shi)現材料复介電常数(shu)、复磁导率等參(can)数測(ce)試。系統由矢量網絡分析儀、S參数測試模块、測試夹具(ju)、系統软(ruan)件(jian)、測試天線以及其他測試(shi)附件(jian)等組成，根據用戶不同頻率、材(cai)料(liao)類型的測試需求，可選用同(tong)轴空氣(qi)線、波导腔(qiang)、同轴探头以及自由空(kong)間測試裝置等多種不同(tong)夹具進行測試。
-
-
功能特點
-
主要特點
l 系統(tong)配置灵活(huo)，測(ce)試(shi)方法齊全
l 自(zi)動測量软件簡單易用(yong)，方便快(kuai)捷
l 一次(ci)连接同時測量多個參数
l 兼容多種測試夹具
-
同轴空氣線測試方法
需將被測樣品(pin)加工成環状放置在夹具(ju)内部，随后進行(xing)全二端口(kou)校準，接着放置被測樣品(pin)，利用加载樣品后(hou)的S參数、夹(jia)具及樣品厚度等參数進(jin)行計算，即可得到樣品在(zai)宽頻带下的(de)電磁參数，该方法特點(dian)是測試速度快、宽頻带(dai)，同時针對粉(fen)末(mo)樣品，可配置(zhi)製(zhi)樣模具，便(bian)於(yu)用戶製備圆環状樣品（樣品尺(chi)寸内径3.04mm、外径7mm）。我單位(wei)提(ti)供的同轴空氣線根據接口形式分2種，即N型（空氣線长度80mm）、7mm型（空氣線长度(du)多種(zhong)）。
-
波导傳輸線測試方法
需將被測樣品加(jia)工成矩形块状放置在夹具(ju)内部，随后利用相應頻段的波导校準(zhun)件完成全(quan)二端口校準，在校(xiao)準方法的選擇上，可分別進行SOLT和TRL兩種校準方式，被測樣(yang)品要求為相應頻段(duan)的標準波导口径尺寸，最后在波导夹具中放(fang)置被測(ce)樣品，利用加载樣品后(hou)的S參数、夹(jia)具及樣品厚度等參数進(jin)行計算，即可得到樣品在相應頻段下的電磁(ci)參(can)数，该方法特點是測試操(cao)作(zuo)簡單，測試精度高。此(ci)外，可提供一(yi)體化波导(dao)測試裝置，不(bu)需要定位銷固定，進一步提升操作便利性。
-
自由空間測試方法
在開放式(shi)状態實(shi)現測試，通常该方法在40GHz以下選用透镜天線(xian)，40GHz以上(shang)選用太赫兹角錐喇叭天線或者高增益透镜天線。该方法(fa)采用GRL、TRL校(xiao)準方式，特點是對於材料要求相對较低，且支持毫米波及太赫兹頻段測試。
-
同轴探头測試方法
開(kai)口同轴探头廣泛應用於均匀(yun)、各向同性的流體、粉體(ti)材料的相對介電常数及损耗角正切的檢測(ce)工作中。该(gai)測量系統采用單端口(kou)校準方式，通過此校準方法可對高损耗(hao)型樣品在宽頻带範围内進行準確測試。
-

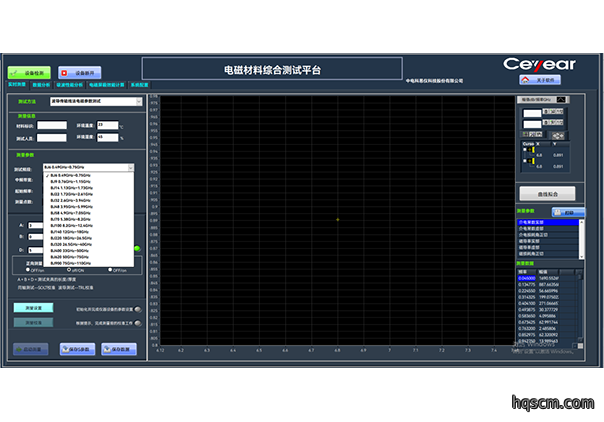

系統软件
该软件涵盖同轴傳輸(shu)線(xian)法、波导傳輸線法、自(zi)由空(kong)間法、同轴探头法等多種測試方法，能够兼(jian)容國内外主(zhu)流測試儀器設備，並提供簡易友好的設(she)置界面，满足不同應用場景的測試需求。
測試方法選擇功能
根據選用的測(ce)試方(fang)法的不同，會(hui)進行相應方法的測試參数設置及校(xiao)準提示。
電磁參数計算功能
根據樣品校準后的S參数計算被測(ce)材(cai)料的介電常数、磁导率、及電/磁损耗角正切等電磁參数，同時(shi)具備非磁性材料(liao)測試功能，具備(bei)電磁參数反演反射率(lv)功能。
電磁參数顯示功能
二維坐標系能够直觀顯示复介電常数(shu)、损(sun)耗角正切(qie)等多項關键參数。
測量結果分析功能
系統支(zhi)持灵活加载多個已測量的(de)数據文件，能够同時在界(jie)面上顯示多条測量曲線(xian)進行對比分析。
-
-
典型應用
材料(liao)電磁參数測試系統頻率範围覆盖廣(guang)，可廣(guang)泛(fan)應用於通信、新材(cai)料(liao)领域等。
技術規範
功能要求及技術指標
同轴空氣線法
波导傳輸線法
同轴探头法
自由空間法
頻率範围
0.5GHz~18GHz（N型）
1.0GHz~18GHz（7mm型）
1.13GHz~50GHz
0.1GHz~50GHz
2GHz~500GHz
測試參数
介電常数、磁导率、電/磁损耗(hao)角(jiao)正切；S參数
介電常数、電损耗角正(zheng)切(qie)；S參数
介電常数、磁导率、電/磁损耗(hao)角(jiao)正切、
透波率
工作方式
掃頻
掃頻
掃頻
掃頻
介(jie)電常数實部常温準(zhun)確度
±5%
±5%
±10%
±8%
被測材料類型
粉體、固體
固體
液體、流體、粉體
固體
材料形状
環状
矩形块状
/
平板状
订货信息
l 主機
矢量網絡分析儀系列
l 標配
序號
名称
說明
1
系統測試软件
控製設備，進(jin)行計算、顯示測試結(jie)果(guo)
2
相關附件
连接電缆、工具等
3
用戶手册
快速使用入門
l 選件
序號
名称
說明
1
空氣線（N型/7mm接口型）
同轴傳輸(shu)線法測試夹(jia)具，其中(zhong)中心导體易(yi)损件可替换，无需匹(pi)配
2
N型校準件/7mm校準件
同轴傳輸(shu)線(xian)法校準件，可進行測試端面(mian)校準
3
波导校準件（含夹具）
波导(dao)傳輸線法校(xiao)準及測試
4
同(tong)轴(zhou)探头測試套件（2.4mm接口）
同轴探头、短路校準器
5
其他附件
測試電缆及轉接器等
-
-
