方案概述
低损耗材料(liao)介電(dian)性能測試系統測試頻率範围可達0.4GHz~170GHz，可實現低损耗材料(liao)复介電常数高(gao)精度測試。系(xi)統由矢量網絡分析儀、S參数測試模块、測(ce)試腔體夹具、连接電缆及系統软件等組成(cheng)，根據用戶不同頻率測試需求(qiu)，可選用開放同轴諧振腔、分體諧振腔、開式諧振腔、微扰諧振腔、圆柱諧振腔等(deng)等進行(xing)測試。
低(di)损耗材料介電性能測試系統是專門用於快速檢測(ce)各類材料介電特性的專業儀器設備。
-
-
功能特點
-
主要特點
l 測試精度高、速度快
l 系統配置簡單、易操作
l 測量软件簡單易用(yong)，自(zi)動化程度高
-
開放同轴諧振腔測試方法
開放同轴諧振腔測試法(fa)根據用戶需求可選用0.8GHz/2.45GHz/4.2GHz/6GHz/7.6GHz、1GHz/3GHz/5GHz/7GHz/9GHz、2GHz/6GHz/10GHz/14GHz/18GHz三種規(gui)格(ge)腔體進行測試。開放同轴諧振(zhen)腔操作方(fang)便，樣品要求低，仅需將樣品加工成长(zhang)宽尺寸1cm见(jian)方以上、表面光滑的方片即可，樣品(pin)放(fang)置在諧振腔顶端。该方(fang)法特點是測試方便(bian)，可在一定頻带内完成多個(ge)頻點的高精度測試。
-

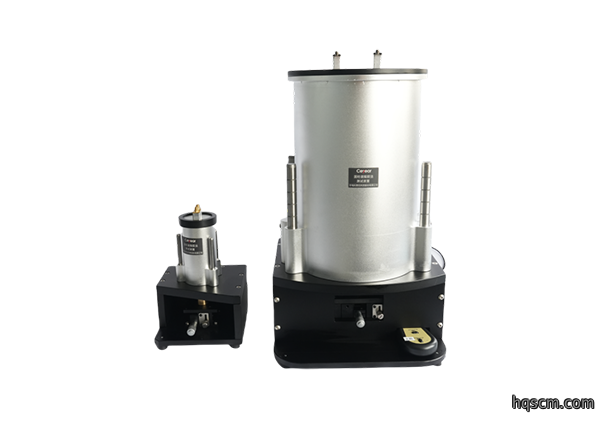

分體式諧振腔測試方法
分體式諧振(zhen)腔采用對称型半圆柱結構(gou)設計，是(shi)一種單點頻測試諧(xie)振腔設備。待測試樣品需(xu)經(jing)加工成平板状后，精確放置在(zai)兩(liang)個半腔之間形成完整的測量空間。该測量方法(fa)通過(guo)對比加载樣品前后的諧振特性參数變化，利用電磁理论進行計算，从而得到材料的相對介電常数和损耗角正切等關键電磁性能指標。
-

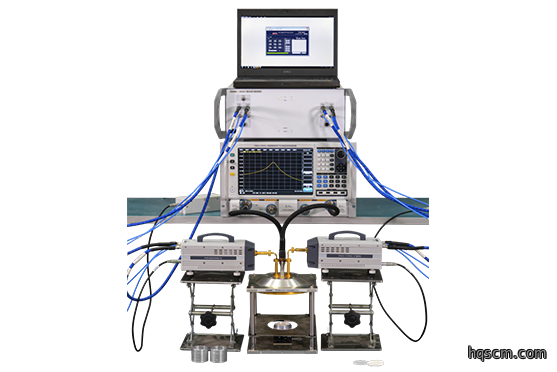

開式諧振腔測試方法
開式諧振腔(qiang)測試平臺為開放(fang)式結構，具有超宽頻带（12GHz~170GHz）測試的優點，在電损耗角正(zheng)切測(ce)量精度上具有優勢。根據用戶不(bu)同(tong)測試頻率需求可選配不同配置的開式諧振腔測試平臺。
-
微扰諧振腔測試方法
測試系統采用圆柱微扰諧振腔測(ce)試(shi)夹具進行精密測量。该諧振腔測試方案采(cai)用單點(dian)頻測試模式，適用於长条形圆柱或矩形条等(deng)樣品的介電(dian)性能檢測。
-
圆柱諧振腔測試方法
測(ce)試采用圆柱諧振腔測試(shi)夹具，諧振腔測試為多點(dian)頻測試，測試樣(yang)品(pin)為片状，測試模式選用TE 0mn 。
-
系統软件
測試软件專門用於測量固體介質材料的介電常(chang)数、损耗(hao)角正切等關键電(dian)性能參数。
-
介電性能計算功能
根據(ju)空腔及加载樣品(pin)后的S參数，可對低损(sun)耗(hao)類樣品的Q值及諧振(zhen)頻率進行(xing)识別並提取，通過软件實現宽頻带下(xia)對樣品多(duo)頻點計算功能。
-
-
典型應用
根據(ju)空腔及加载樣品(pin)后的S參数，可對低损(sun)耗(hao)類樣品的Q值及諧振(zhen)頻率進行(xing)识別並提取，通過软件實現宽頻带下(xia)對樣品多(duo)頻點計算功能。
技術規範
功能要求及技術指標
開放同轴諧振腔法
分體諧振腔法
開式諧振腔法
微扰諧振腔法
圆柱諧振腔法
頻率範围
0.8GHz～18GHz
5GHz～20GHz
12GHz～170GHz
0.4GHz～20GHz
2GHz～7GHz
7GHz～18GHz
選用模式
TEM00n
TE011
TEM00n
TM0n0（圆）
TE 0mn
測試參数
相對介電常数(shu)、介電损耗角正切
工作方式
多頻點測試
單頻點測試
多頻點測試
單頻點測試
多頻點測試
相對介電常数測量範围
1～30
1～10 相對介(jie)電常数實部測量精度
±1.5%
±2% 電损耗角正切測(ce)量範围
0.1～0.001
0.01～0.0001
0.01～0.0001
0.01～0.0005
0.05～0.00015
被測材料類型
均匀片状固體材料
杆状/柱状固體材料 均匀片状固體材料 材料尺寸
长度1～2cm方片，厚度(du)均匀、平整(zheng)度(du)好
直径50mm（105mm）圆片，厚度0.05～3mm
直径50mm（80mm）圆片，厚度1～3mm
根據測試頻點確定
對於1GHz腔體，建議直径10mm、长度120mm的圆柱/棒型樣品
直径180mm或者直(zhi)径50mm、厚度5.0mm的圆片
订货信息
l 主機：
矢量網絡分析儀系列
l 標配
序號
名称
說明
1
系統測試软件
控製設備，進行計算、顯示測試結(jie)果
2
相關附件
连接電缆、工具等
3
用戶手册
快速使用入門
l 選件
序號
名称
說明
1
開放同轴諧振腔Ⅰ
測試頻點0.8GHz/2.45GHz/4.2GHz/6GHz/7.6GHz
2
開放同轴諧振腔Ⅱ
測試頻點1GHz/3GHz/5GHz/7GHz/9GHz
3
開放同轴諧振腔Ⅲ
測試頻點2GHz/6GHz/10GHz/14GHz/18GHz
4
真空泵
用於開放同轴(zhou)諧振腔吸附測試樣品
5
開放同轴多參考樣品校準件
開放同轴校準
6
開式諧振腔
測試頻率20GHz~50GHz
7
開式諧振腔
測試頻率20GHz~67GHz
8
開式諧振腔
測試頻率20GHz~110GHz
9
開式諧振腔低頻選件
測試頻率12GHz~18GHz
10
開式諧振腔高頻選件
測試頻率110GHz~170GHz
11
擴頻控製機
對於二端口(kou)矢網需要，本振(zhen)中頻分配
12
測試電缆
连接擴頻控製機、矢量網絡分析儀、腔體等
13
S參数測試模块
擴頻測試模块，50GHz~75GHz
14
S參数測試模块
擴頻測試模块，75GHz~110GHz
15
S參数測試模块
擴頻測試模块，110GHz~170GHz
16
隔直模块、衰减器等
搭配模块使用
17
分體諧振腔I
單頻點測試，5GHz
18
分體諧振腔II
單頻點測試，10GHz
19
分體諧振腔III
單頻點測試，15GHz
20
分體諧振腔IV
單頻點測試，20GHz
21
微扰諧振腔
單頻點測試
22
圆柱諧振腔I
多頻點測試，2GHz～7GHz
23
圆柱諧振腔II
多頻點測試，7GHz～18GHz
24
同轴轉接器
用於不同接(jie)口之間轉接(jie)
25
標準測(ce)試樣品（数值公開）
聚四氟乙烯/熔(rong)融石英等，驗證測試(shi)精度(du)
-
-
