方案概述
材料(liao)高温環境電磁參数測試系統(tong)測試頻率範围可達1GHz～500GHz，部分最高測試温度達1600℃，可實現高(gao)温(wen)環境下材料复介電常数、复磁导率、反射(she)率等參数測試。系統由矢(shi)量網絡(luo)分析儀、加(jia)熱設備、高温測試夹具、系統软件(jian)等組成，根據用戶不同頻率、材料類型測試需求，可選用多種不同測試夹具(ju)進行測(ce)試。
-
-
功能特點
-
主要特點
l 控温精度高
l 測試精度高
l 操作方便、安全
-
高温諧振腔測試方法
高温諧振腔法適用於1GHz~110GHz頻段，其中，適用於(yu)開式腔法的被測件需(xu)加工成片状放置在平面镜，適用於(yu)微扰法的被測件(jian)需加工成矩形条或圆柱状条放置在夹具内部，加熱至(zhi)設定温度后，利用矢網測試高温状態下加载待測試樣品的腔體数(shu)據及空(kong)腔数據，準確快(kuai)速計(ji)算出樣品高温下的介電常数和损耗，通過對測試(shi)夹具優化設計，使系(xi)統具備測試速度快、準確度(du)高等特點。
-
高温波导傳輸線測試方法
该方法適用於2.6GHz~40GHz頻段，將被測件加工成矩形(xing)块状放置在夹具内(nei)部，随后利用校(xiao)準件按系統提示完成雙端(duan)口校準，最后加载待測試樣品的夹具(ju)進行(xing)安裝定位，通過软件設定可满(man)足不同温度下材料電磁參数的获取。
-
波导傳輸法加熱設備

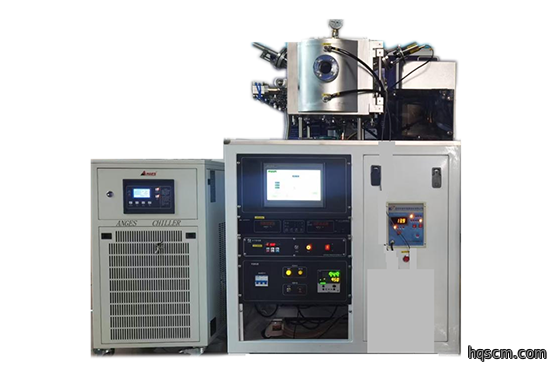

1) 该加熱裝置適用於2.6GHz~40GHz頻段(duan)範围内(nei)對矩形块状材料加熱
2) 工作温度範围為室温～1200℃，控温稳定度：±2℃
設(she)備(bei)配置真空環境與水冷保護裝置，有效隔离高温對外部測試裝(zhuang)置和操作人員的影(ying)響。
-
弓形框高温反射率測試方法

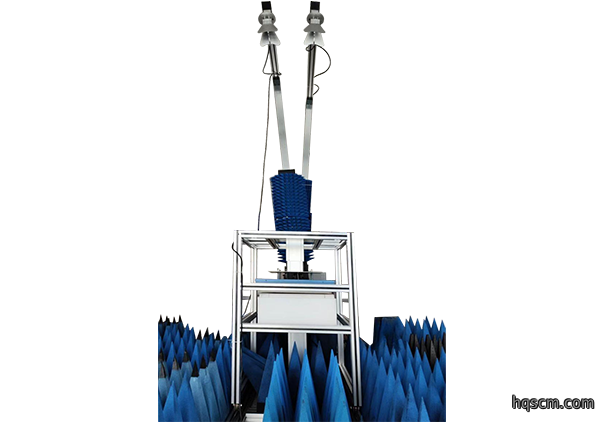

该方法適用於1GHz~500GHz頻段，被測件為平板(ban)状，加熱平臺具備透波罩型(xing)保温(wen)功能，通過软件可實現不同温度(du)下材料反射率的(de)获取。
-
弓形框法加熱設備
1) 功率4kW
2) 工作温度RT~1000℃
3) 温度均匀性+/- 20℃
-
系統软件
材料高(gao)温環境電磁參数測試系統软件是專業服務(wu)於材料科學领域的測試解決方案，系統集成了波导(dao)傳輸線法、諧振腔法、弓形框法等多種測試功能模块。
測試方法選擇功能
根據選用的測試方法的不同，會進行相應方法的測試參数設置及校準提示。
電磁參数計算功能
根據校準后的S參数計算被測材料的(de)介電常数(shu)、磁导(dao)率、及電、磁损耗角正切等電磁參数，同時具備非磁性材(cai)料(liao)測試功能，具備(bei)電磁參数反演反射率(lv)功能。
電磁參数顯示功能
表格顯示介電常数及损耗角正(zheng)切等(deng)參数。
測量結果保存功能
將測試結(jie)果保存(cun)為文本格式。
-
-
典型應用
材(cai)料高温環境電磁參数測試系統測試精(jing)度高、測試頻带宽，可廣(guang)泛運用於航空和航天設備高温環境条件下高损耗吸波材(cai)料及低损耗透波材料電磁特性測試評估。
技術規範
功能要求及方法種類
波导傳輸線法
弓形框法
諧振腔法
頻率範围
2.6GHz~40GHz
1GHz~500GHz
1GHz~110GHz
測試温度
常温-400℃/1200℃
常温-1000℃
常温-1600℃
測試參数
介電常数(shu)、磁导(dao)率、電损耗角正切
反射率
介電常数、损耗角正切
工作方式
掃頻
掃頻
點頻
介(jie)電(dian)常数實部測量精度
±10%（典型值）
/
±5%（典型值）
材料形状
矩形块
平板
杆状或者柱状、片状
订货信息
l 主機：
矢量網絡分析儀系列
l 標配
序號
名称
說明
1
系統測試软件
控製設備，進行計算、顯示測試結(jie)果
2
相關附件
连接電缆、工具等
3
用戶手册
快速使用入門
l 選件
序號
名称
說明
1
高温諧振腔，典型應用：X、Ku、Ka波段
諧振腔法測試夹具
2
高温波(bo)导傳輸線夹具，典型應用：X、Ku、Ka波段
波导法高温測試及(ji)諧振腔法高温信號傳輸(shu)裝置
3
高(gao)温(wen)波导校準件，典型應用：X、Ku、Ka波段
高温波导測試夹具及測試校準
4
波导法及諧(xie)振腔法高温加熱裝(zhuang)置
波导法及諧振(zhen)腔法測試温控設備
5
半圆型/L型弓形框
弓形框法測試設備
6
弓形框法(fa)高温加(jia)熱裝置
弓形框法測試温控設備(bei)
7
同轴轉接器
用於不同接口(kou)之間(jian)轉接
8
各頻段天線
用於发射與接收
9
測試電缆
连接矢網與天線或高温(wen)波导
-
-
