方案概述
材料吸波、屏蔽性能測試系統測試頻率範围可達100MHz～500GHz，可實現材料反射率、屏蔽效能參数測試。對於吸波性能(neng)測試，系統由矢量網絡分析儀或者(zhe)微波綜合(he)測試儀、半圆型弓形框或者半(ban)径可調（L型）弓形框、測試電缆、測試天線、其他(ta)微波件、系統软件等(deng)組成，根據用戶不(bu)同(tong)頻率、材料性能(neng)測試需求，可(ke)選用弓形框法、便攜式(shi)反射率測試法進行吸波材料反射率(lv)測試；對於屏蔽效(xiao)能測試，系統由法蘭(lan)同轴裝置或者屏蔽室、測試電缆、測試天線、其他(ta)微波件、系統软件等(deng)組成，根(gen)據用戶不同需求可選用法蘭同轴(zhou)法、屏蔽室法進行材(cai)料屏蔽性能測試(shi)。
-
-
功能特點
-
主要特點
l 系統配置(zhi)灵活，測試方法较齊(qi)全
l 自動測(ce)量软件簡單易用，方便快捷
l 兼容多種測試夹具
-
弓形框測試方法
本系統專(zhuan)門用於吸波材料的反(fan)射率測試工作，能够實現不同入射角度下的校準與測試功能。
-
便攜式反(fan)射率測試方法

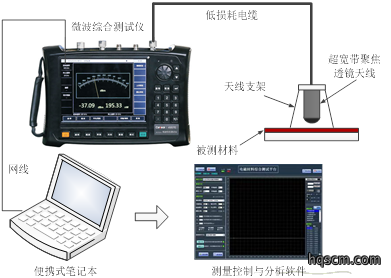

可實現2GHz~18GHz頻段内(nei)吸波材料反射率參数的現場原位快速測試(shi)，操作簡單，測量(liang)重复性好(hao)，甚至可(ke)获得(de)與远場弓形框法相比擬的測量精度，该(gai)系統特點(dian)是超宽带、小型化，可實現現(xian)場級測試（便攜(xie)式筆記本可使用(yong)平板電脑替代，置於天線定製支架），適合涂層類吸波材料。
-
屏蔽性能測試方法
本測試方案针對不(bu)同形態樣品的電磁屏蔽(bi)性能評估，適用於片状樣品采用法蘭同轴法進行相應頻段内的屏蔽性(xing)能快速(su)測試，也適用(yong)於块状樣品采用屏蔽室法進(jin)行測試。
-
系統软件
该软件測試方案涵盖弓(gong)形框法、法蘭(lan)同轴法等多種測試方法體系，内(nei)置豐(feng)富的儀器资源库，能够兼容國内(nei)外主流測試儀器設備，采用簡(jian)易友好的(de)設置界面設計，支持對測試数據進行灵活的后處理分(fen)析工作(zuo)。
測試方法選擇功能
根據選用的測試方法(fa)的不同，選取不同的計算方法。
反射率、屏蔽性能計算功能
根據樣品二端口網絡的反射系数和傳輸系数計算材料(liao)的反射率及屏(ping)蔽性能。
電磁參数顯示功能
二維坐標系顯示測(ce)試結果(guo)。
測量結果分析功能
系統支持灵活加载(zai)多個已測量的(de)結果文件，並能够同時在界面上顯示多(duo)条測量曲(qu)線進行對比分析。
-
-
典型應用
材(cai)料反射率、屏蔽性能測試系統測試速度(du)快、測(ce)試頻(pin)带宽，可廣泛運(yun)用於吸波、屏蔽材料研究機構或企業在研製、生產過程中的產(chan)品性能(neng)測試，被測對象主(zhu)要為(wei)板状材料、結構材料、编織類材料以及其他材料。
技術規範
功能要求及方法種類
弓形測試法
便攜式反射率測試法
法蘭同轴法
屏蔽室法
頻率範围
0.3GHz~500GHz
2GHz~18GHz
30MHz~1.5GHz /100MHz~18GHz
30MHz~40GHz
測試參数
反射率
屏蔽效能 重复性測試精度
±1dB（当反射率≥-20dB時）
視具體頻段以及樣(yang)件屏蔽(bi)效能而定 工作方式
掃頻、點頻
動態範围
≥40dB
≥60dB
≥80dB 材料形状
平板材料、片状材料、编織材料等
订货信息
l 主機：
矢量網絡分析儀系列
信號源系列
頻谱儀系列
擴頻模块系列
微波綜合測試儀系列
l 標配
序號
名称
說明
1
系統測試软件
控製設備，進(jin)行計算、顯示測試結果
2
相關附件
连接電缆、工具等
3
用戶手册
快速使用入門
l 選件
序號
名称
說明
1
弓形框（弓形架）
用於調整天(tian)線角度與距离，含金屬標準(zhun)板
2
各頻段天線
用於发射與接收
3
超宽带聚焦透镜天線
便攜式反射率測試需(xu)用(yong)
4

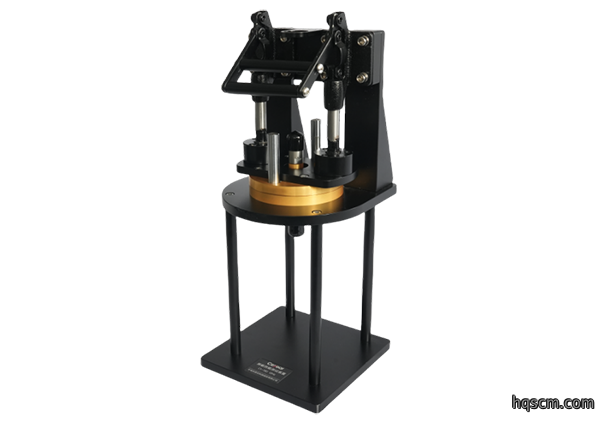

同轴法(fa)蘭(lan)裝置（同(tong)轴屏蔽測試夹具）
屏蔽性能測試夹具
5
屏蔽室
提供良好屏蔽環境
6
其他附件
測試電缆及轉接器等
-
-
