方案概述

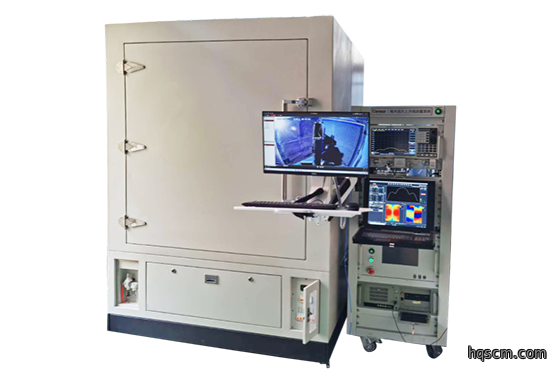

片上天線測試解決方案(an)：頻率範围覆(fu)盖(gai)8GHz～110GHz（可擴展至500GHz），具有頻率覆盖範(fan)围宽(kuan)、動態範(fan)围大、饋(kui)電形式灵活、結構紧凑、測試參数(shu)全面(mian)等特點。本方案采用通用化、模块化(hua)設計思想(xiang)，以電科思儀高性能矢量網(wang)絡分析儀(yi)為核心，由(you)頻率擴展模块(kuai)、高精度轉臺、片上(shang)天線饋(kui)電平臺、微波暗箱等單元組成系統。本方案具(ju)有方向圖、副瓣電平、增益、轴比、驻波等多種參数測量功能，可用(yong)於片上天(tian)線、集成天線、封裝天線等(deng)非常規饋電形式的微型天線的電性能參数的測試(shi)分析。
-
-
功能特點
-
功能特點
l 获取信息量大，測量精度與計算精度高
l 自動化程(cheng)度高，批量化優勢(shi)極大
l 測試環境(jing)質量高，静區環(huan)境更優，電氣随機干(gan)扰小
l 建設成本低，周期短
l 可全天候工作
l 支持單頻點、多頻點、多波位測試
l 支持多態校準
l 支(zhi)持毫米波相控阵測試
l 快速数據分析與(yu)友好人機(ji)界面展示
-
強大的測量(liang)及存储(chu)功能
在多元測量(liang)需求的驅動下(xia)，该系統具備點頻、掃頻、頻率(lv)列表等多種灵活的測量模式，能够满足不同場景的測試需要。
-
強大的数據分析功能
数據(ju)分析软件作為電磁場測量领(ling)域的專業工具，具備(bei)球面(mian)近远場變换功能，能够根據實測測試(shi)方向圖深入分(fen)析各種極化形式天線的增益、方向性、波束最大點(dian)位(wei)置、波束指向、副瓣電(dian)平和位置、波束宽(kuan)度、交(jiao)叉極化等關键參数。软件支持(chi)多文件比较分(fen)析，可對不同測試条件下的天線性能進行對(dui)標(biao)評估。用戶可進行自定義特殊參(can)数的計算，满足特定工程應(ying)用需求。
-

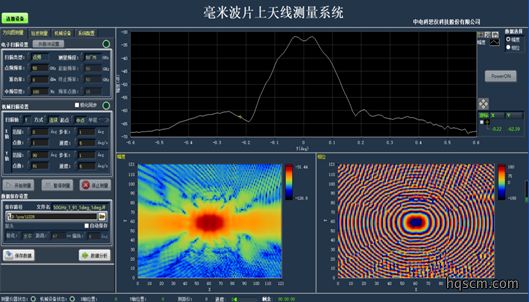

豐富的效果顯示
提供了多種绘圖選(xuan)項，使顯示(shi)更直觀(guan)，满足用戶不同關注細節的顯示需求。
-
-
典型應用

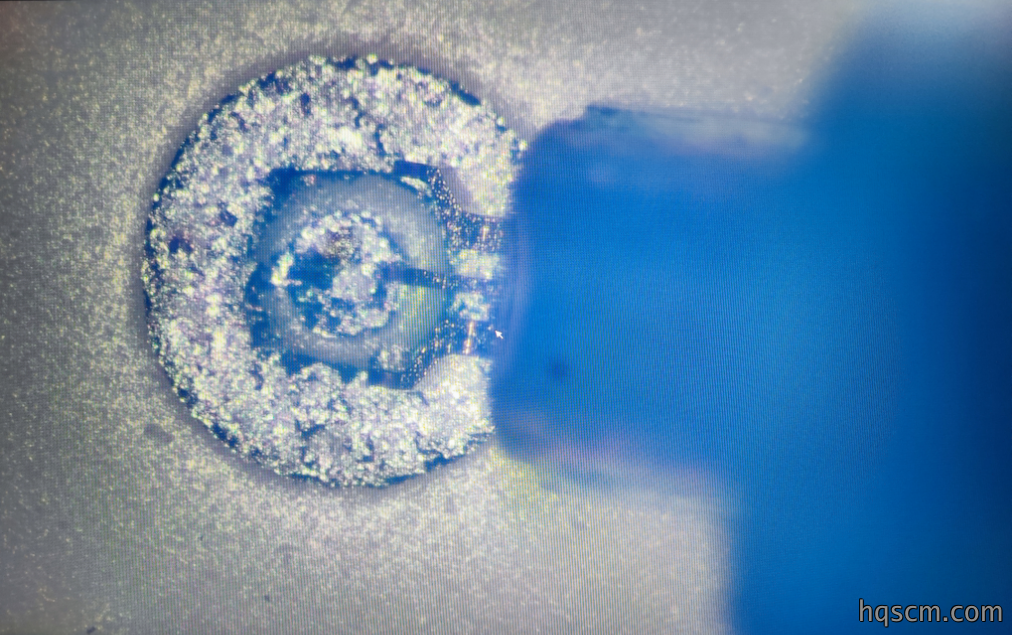

電子(zi)顯微镜下饋電情况
技術規範
參数名称
技術指標
頻率範围
18GHz～110GHz（可擴展至500GHz）
動態範围
≥60dB
測試類型
點頻、掃頻
測量方法
球面近場、远場
波束宽度
自定義宽度分析（1dB、3dB等）
測量半径調節範围
200mm
饋電方式
探针、波导、同轴
轉臺轴数
四個（方位、俯仰(yang)、極化、俯仰(yang)轴(zhou)伸縮）
最大旋轉速度
≤9度/秒
測試精度
增益測試精度：±0.5dB（典型值）
增益測試重复性：±0.2dB
副瓣測試精度：±0.5dB（-10dB）
副瓣測量精度：±1.0dB（-20dB）
3dB波束宽度測量精度：0.5°
測量時間
10-120 min（與測試方案有關）
極化測試類型
線極(ji)化、左旋圆極化、右旋圆極化、椭圆極(ji)化
归(gui)一化方向圖幅度(du)顯示範围
-100dB～0dB
方向圖相位顯示範围
-180º～180º
片上天線饋(kui)電平臺(tai)調節維度
4轴
探针調節分辨率
5μm
EUT最大尺寸
500mm
電子顯微最大倍数
800倍
数據顯示形式
立體圖、等值線、強度圖(tu)、切面直角(jiao)坐標、極坐標
Ø圖形坐標類型
球坐標、俯仰方位坐標
多文件比较分析
10
订货信息
● 標配注1
序號
名称
廠家型號
数量
1
矢量網絡分析儀
中電科思儀科技(ji)股份有限公司(si)
3674/3672/3671系列
1臺
2
S參数模块
中電科思儀科技(ji)股份有限公司(si)
根據頻段各2臺
2臺
3
校準件
中電科思儀科技(ji)股份有限公司(si)
根據頻段配置
1套
4
低噪放
中電科思儀科技(ji)股份有限公司(si)
根據頻段配置
1臺
5
功率放大器
中電科思儀科技(ji)股份有限公司(si)
根據頻段配置
3臺
6
標準增益喇叭天線
中電科思儀科技(ji)股份有限公司(si)
根據頻段配置
2支
7
探针臺
根據用戶要求配置
1套
8
測試轉臺
根據用戶要求配置
1套
9
微波暗室
根據用戶要求配置
1套
10
同轴探针
中電科思儀科技(ji)股份有限公司(si)
根據頻段配置
1支
11
波导探针
中電科思儀科技(ji)股份有限公司(si)
根據頻段配置
1支
12
校準片
根據用戶要求配置
1片
13
波导连接器
1套
14
同轴轉接器
1套
15
測試電缆
1套
16
計算機
1套
17
儀器機柜（32U）
1套
18
系統软件
1套
19
系統設計、集成及調試
1套
● 選配注1
校準片，100-150um校準片，50G-325G使用
1套
擴頻測試選件
1套
功率放大器選件
1套
低噪聲放大器選件
1套
以及其他定製化要求
1套
注1：系統配置需依據客戶(hu)需求確定具體清單，详情請咨(zi)詢技術工程師。
-
-
