方案概述
微波毫(hao)米波RCS測試解決方案主要(yao)應用(yong)於隐身性能測試與評估领域，具(ju)有RCS精確測(ce)試(shi)與評估、目標體(ti)強散射分布成像與诊断、目標(biao)局部散射特(te)性成像分析、隐身(shen)涂層修复效果評(ping)估等功能。系統以矢量網絡分析儀或(huo)專用測(ce)試設備為核心儀器，通過外配天線(xian)、校準件、運動裝置等設備，可满足1GHz～40GHz頻段雷達散射特性測(ce)試需要，選配擴頻設備后，可實現到750GHz毫米(mi)波太赫兹頻段的覆(fu)盖。系統具有(you)自動化程(cheng)度高、配置(zhi)灵活、測量速度快、精度高、參数種類齊(qi)全等特點(dian)。在该系統平臺基礎上，中電科思(si)儀科技股份有限公司(si)還(hai)可提供近(jin)/远場測試方(fang)法、暗室/室外場測試方案選型及場地環境設計(ji)建設，掃描架/轉臺及測試儀器設(she)備對比選型(xing)，以及全系統集(ji)成設(she)計與施工等服務，全面满足用戶(hu)需求。
-
-
功能特點
-

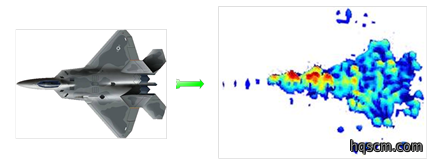

一(yi)維、二維、三維RCS成像功能
系統具備一(yi)維、二維、三維RCS成像能力，满足用戶對各種复雜目標體散射(she)點分布情况進行分析(xi)诊断的測試需要。
-

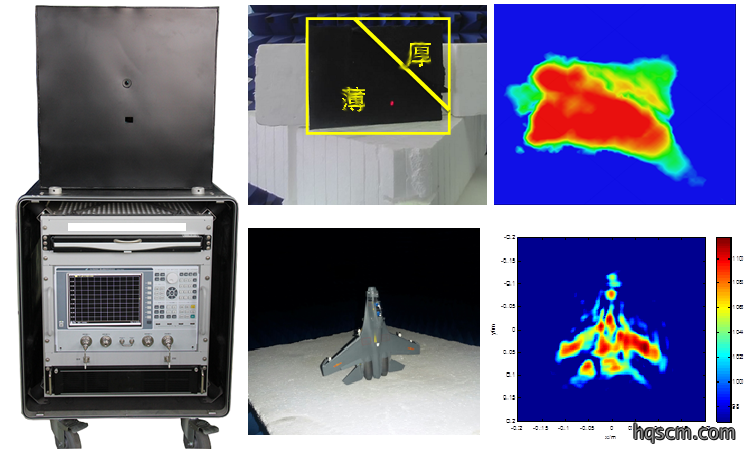

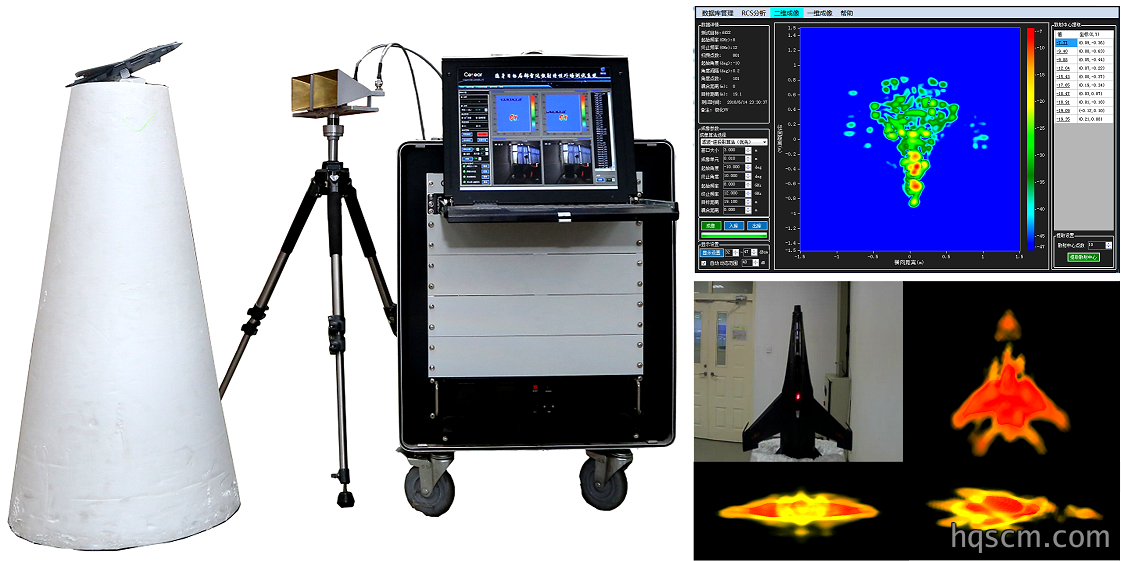

局部散射特性快速成像功能(neng)
该系統融合(he)天線阵列電(dian)掃控製技術與近場多維空間散射成像技術，配(pei)備干扰滤波處理模块，能(neng)够在非標準外場環境下實現快(kuai)速成像能力。
-

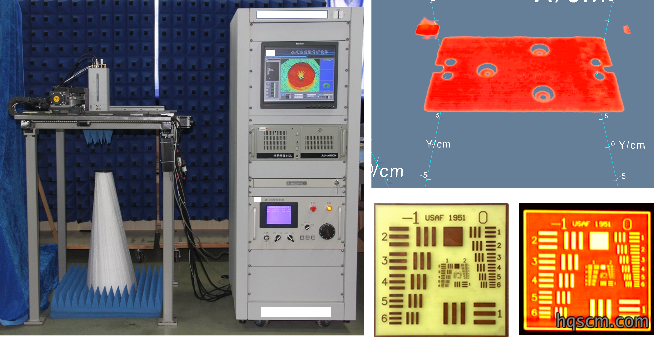

毫米(mi)波太赫兹高分辨率成像功能
利用(yong)毫米波太赫兹頻率高、带宽大的技術特點，采用線性調頻或矢網步進頻(pin)工作體製，配合精密運(yun)動(dong)掃描裝置和天線阵列設計，能够快速获取待測目標表面和内部結(jie)構信息，實現高分辨(bian)率三維層(ceng)析成像。
-
近(jin)場測試外推远場RCS技術
具備近場測(ce)試外推(tui)远場RCS能力，可在用戶已有(you)場地条件(jian)下實現更大尺寸目標、更高工作頻段散射特性測試(shi)，為場地受限用戶提供測試解決方案。
-
多域測量功能
除了提供基本的頻率掃描測量功(gong)能外，系統(tong)還可以利用時頻域(yu)轉换技術，實現測試結果的時域顯示功(gong)能，这樣能够便於操作(zuo)人員更清晰地查看目標散射(she)特性的一維分布規律。同時，系統(tong)支持角域測(ce)量模式，在點頻(pin)状態下可以測試目標不同角度所產生的(de)散射数據，从而便於進行目標在不(bu)同方位下的散射特性(xing)的深入測試與評估。
-
RCS測量校準功能
软件提供了完備的RCS校準算法，可有效消除系(xi)統误差與隔离误(wu)差對測量結果的影響，提(ti)高測量精度；系統校準软件支持(chi)金屬球(qiu)、金屬平板、金屬圆柱、三面角反(fan)射器(qi)、兩面角反射器等多種常用校準件，提高(gao)用戶選擇的灵活性。
-
硬件時域門功能
可選配硬件時(shi)域門控(kong)裝置，結合專用(yong)脉冲測(ce)量控製软件，可實現(xian)脉冲調製信號的发生與測量。實現干扰信號與目標回(hui)波的(de)硬件時域分离，大大提高RCS測量精度。
-
独(du)立的外部中頻輸入(ru)接口
主機提供(gong)專門的外部中(zhong)頻信號接入硬件接口與软件控製菜單，可直接接收並處(chu)理7.606MHz中頻信號，系統可根據用戶需要灵(ling)活配置外混頻方案，提高系統的(de)通用性(xing)與使用灵活性。
-
-
典型應用
微波毫(hao)米波RCS測試解決(jue)方案具有散射截面測量功(gong)能、散射成像功能，擁(yong)有(you)豐富的硬件接口與灵活通用的软件平臺，可為多種應用場合下的散射截面測試與成(cheng)像系統搭建提供基(ji)礎型通用化平臺，通過不(bu)同的系統組合(he)可满足微波暗室、標(biao)準外場、室内紧縮場、試驗外場等多種場景(jing)下的散射特(te)性測試需求。

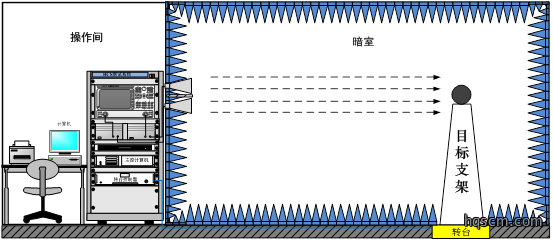

远場RCS測試應用

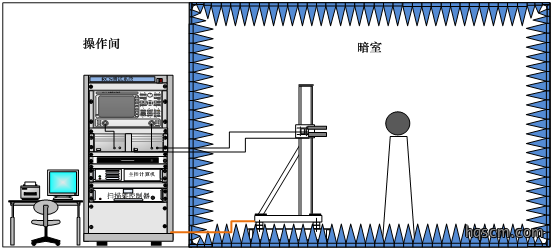

近場RCS測試應用

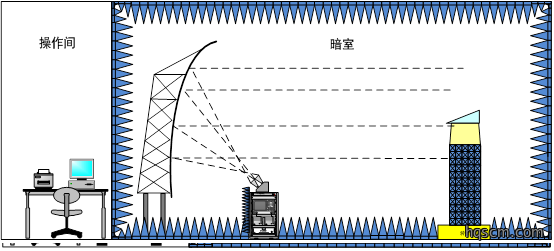

紧縮場RCS測試應用

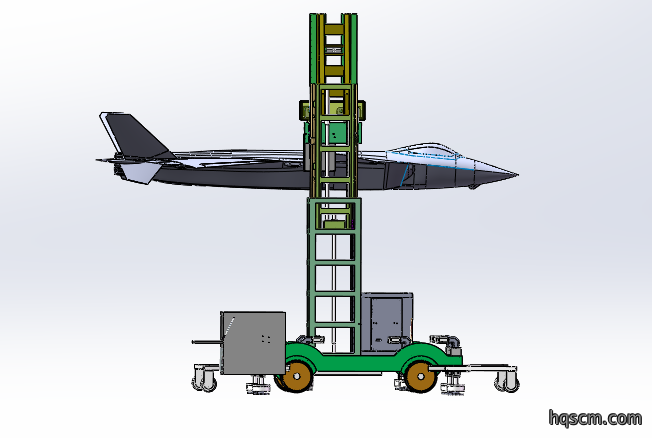

室外整機(ji)或局部目標RCS測試應用
技術指標
參数名称
技術指標
頻率範围
1GHz～20GHz/40GHz（可擴頻到750GHz）
測量方式
準單站、雙站、多发多收
信號體製
连續波、脉冲、調頻连續波(bo)（定製(zhi)）
極化方式
HH、VV、HV、VH
成像方式
一維、二維、三維成像
運動模式
一維方位掃描、平面(mian)掃描(miao)、柱面(mian)掃描(miao)等
峰值发射功率
優於+10dBm（典型值，不(bu)包(bao)括功率放大器）
接收灵敏度
優於-110dBm@1Hz IFBW（典型值，不包括低噪聲放大器）
支持校準件
金屬球(qiu)、金屬平板、金屬圆柱、RCS值已(yi)標定的可供比较的實物(wu)
電源
220Vac±10%；50Hz±5%
功耗
＜3000W
結構形式
1.6米標準機柜（不(bu)含機械掃(sao)描設備與天線）
外形尺寸
宽×高×深=（600±4）mm×（1600±4）mm×（800±4）mm（不含底部脚轮）
订货信息
● 標配注1
序號
名称
廠家型號
数量
1 矢量網絡分析儀
中電科思(si)儀科技股份有限公司(si)
3674/3672/3671系列
1臺
2 標準天線
各頻段各1套
3 主控計算機及打印機
1套
4 系統控製及分析软件
1套
5 系統機柜
根據用戶要求配置
1個
6 系統连接電缆
根據用戶要求配置
1套
7 轉臺及控製器
根據用戶要求配置
1套
8 掃描架及控製器
根據用戶要求配置
1套
9 用戶手册
1套
10 質量檢驗合格證
1個
● 選配注1
9110-001近場測試選件
1套
9110-002擴頻測試選件
1套
9110-003功率放大器選件
1套
9110-004低噪聲放大器選件
1套
9110-005 RCS校準件套裝選件
1套
9110-006 局部散射特性快速成(cheng)像套(tao)裝選件
1套
9110-007 毫米波(bo)太赫兹高分辨率成像套裝選件
1套
注1：系統配置需依據(ju)客戶需求確定具體清單(dan)，详(xiang)情請(qing)咨詢技術工程師。
-
-
