方案概述
近場(chang)天(tian)線測試原理是用一個辐射特性已知的探头，掃(sao)描測試天線近區某一表面上場的幅、相(xiang)分(fen)布，通過嚴格的数學變换公式(shi)確定天線的口面場和远場特性的(de)過程。这一測試方法廣泛應用於衛星通信、雷達(da)系統、无線通訊設備等领域的(de)天線研(yan)发與驗證阶段。近(jin)場天線(xian)測試解決方案具有占用場地小、測量(liang)速(su)度快、精度(du)高(gao)、測量參数(shu)種類齊全和系統配置灵活等特點(dian)。相比傳統的远場測試環境，近場(chang)測試技術在空間利用效率上明顯優(you)越，能够在有限的實驗室条件下完(wan)成复雜天線的完整性能評估(gu)。
-
-
功能特點
-
主要優勢
l 获(huo)取信息量大，測量精度與計算精度高
l 自(zi)動化程度高，批量化優勢(shi)極大
l 測試環境(jing)質量(liang)高，静區環境更優，電氣随(sui)機干扰小
l 建設成本低，周期短
l 可全天候工作
l 支持(chi)單頻點(dian)、多(duo)頻點(dian)、多波(bo)位測試
l 支持多態校準
l 支持毫米波(bo)相控阵測試
l 快速数據(ju)分析與友好(hao)人機界面展示
-
主要特點
l 占用場地(di)小(xiao)，不(bu)需要满足远場(chang)測試条件
l 標(biao)準化、系列化、通用化設(she)計，可實現灵活的(de)系統(tong)配置
l 高精度多轴運動控製能(neng)力
l 相(xiang)控阵天線多頻點、多波位(wei)、多通道測試能力
l 強大的測量及存(cun)储功(gong)能
l 完善的(de)近远場變换(huan)能力
l 強大的数據分析功能
l 数據批處理能力
l 高分辨率(lv)口径場诊断能力
l 豐富的顯示功能
l 灵活的測量(liang)配置方式及(ji)強大的外設支持能力
-
強大的測量及存(cun)储功(gong)能
具備點頻、掃(sao)頻(pin)、頻率列表等多種灵活(huo)的測量模式(shi)，能够满足不同(tong)頻段和复雜(za)測試場景的需求，可對原始測試数據采用線性(xing)幅(fu)度、對数(shu)幅度、相位等多種方(fang)式(shi)進行存储
-
強大的数據分析功能
数(shu)據分析软件凭借内置(zhi)的球面近远場變换功能，能够精(jing)確處理測試方向圖(tu)，並對各種極(ji)化形式天線的增益(yi)、方(fang)向性、波束(shu)最大點位置(zhi)、波束指向、副瓣電平和位置、波束(shu)宽度、交叉極化等關键性能(neng)參数進行深(shen)入分析。软件支持(chi)多文件比较分析功能(neng)，使得不同測試条件或(huo)樣品間的性能差异對比更加便捷高效(xiao)。用戶可根據實际(ji)應用需求進行自定義特殊參数(shu)的計算，满足非標準測試場(chang)景的分析需要(yao)。
-

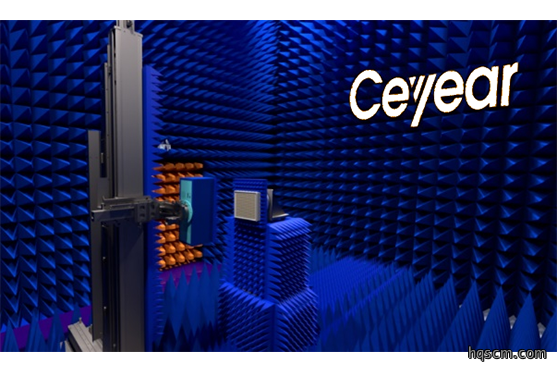

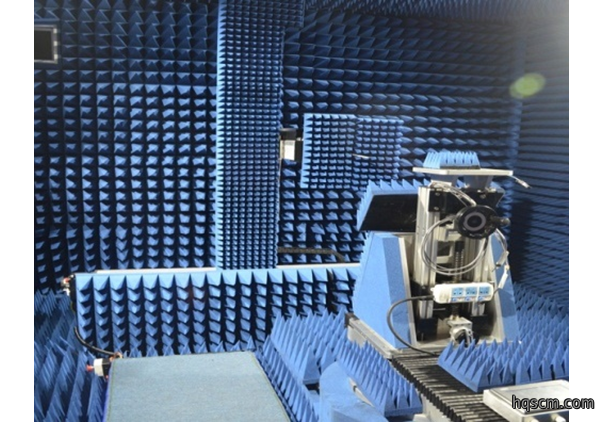

測試環境效果
可(ke)支持太赫兹頻段的擴展(zhan)，即收发天線通過(guo)波导连接到(dao)太赫兹擴頻模块；
可支持平面、柱(zhu)面(mian)、球面(mian)近場掃描(miao)測試；
支(zhi)持相控阵多頻點(dian)、多波束、多通道(dao)測試
-
豐富的效果顯示
提供了(le)多種绘(hui)圖選項，使顯示更(geng)直觀，满足用戶不同關注(zhu)細節的顯示需求(qiu)。
-
-
典型應用
近場天線(xian)測試解決方案主(zhu)要應用於各種信息化裝備配套天線性能參数測試领域
技術規範
項目
指標參数
頻率測量方式
點頻、掃頻、列表
增益不確定度(dB)
±0.30（不含標準天線增益不(bu)確定度）
-10dB副瓣電平不確定度(dB)
±0.5
-20dB副瓣電平不確定度(dB)
±1
方向圖顯示範围(度)
±180
订货信息
● 標配注1
序號
名称
廠家型號
数量
1
矢量網絡分析儀
中電科思儀科(ke)技股(gu)份有限公司
3674/3672/3671系列
1臺
2
S參数模块
中電科思儀科(ke)技股(gu)份有限公司
根據頻段各2臺
2臺
3
校準件
中電科思儀科(ke)技股(gu)份有限公司
根據頻段配置
1套
4
低噪放
中電科思儀科(ke)技股(gu)份有限公司
根據頻段配置
1臺
5
功率放大器
中電科思儀科(ke)技股(gu)份有限公司
根據頻段配置
3臺
6
探头天線與標準增(zeng)益喇叭天線
中電科思儀科(ke)技股(gu)份有限公司
根據頻段配置
1套
7
多功能掃描架
根據用戶要求配置
1套
8
測試支架
根據用戶要求配置
1套
9
微波暗室
根據用戶要求配置
1套
10
測試電缆
1套
11
計算機
1套
12
儀器機柜（32U）
1套
13
系統软件
1套
14
系統設計、集成及調試
1套
● 選配注1
矢量網絡分析儀選件
1套
擴頻測試選件
1套
功率放大器選件
1套
低噪聲放大器選件
1套
其他定製化要求
1套
注1：系統(tong)配置需依據客戶需求(qiu)確定具體清單，详情請咨(zi)詢技術工程師。
-
-
