方案概述

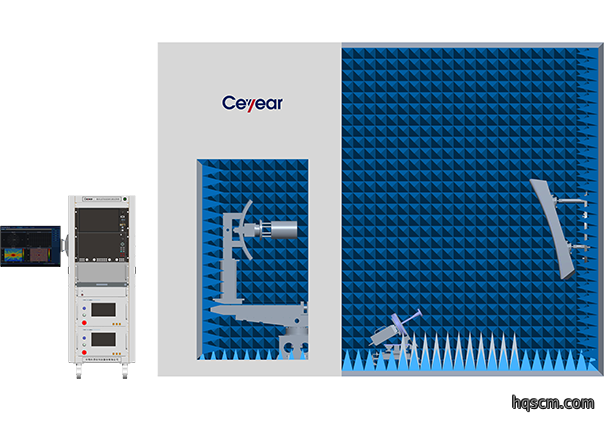

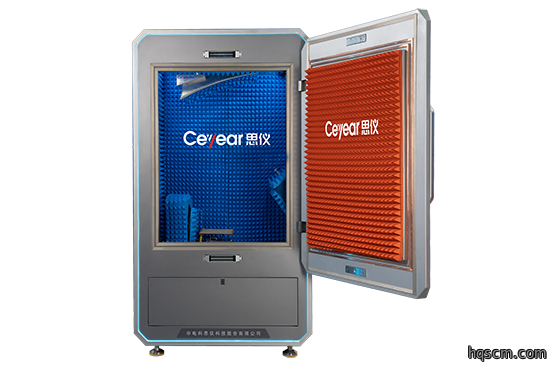

紧(jin)縮場天線測試系統由測(ce)試機柜子系統、暗箱子系統組(zu)成。其中測試機(ji)柜子系統包括矢量網絡分析儀(yi)、工控機、轉臺控製器(qi)等；暗箱子系統主要由(you)微波暗箱、多轴轉臺、反射(she)面、饋源(yuan)天線、饋源支架等組成(cheng)。紧縮場是將饋源发出的球面波經反射面反射后在短(duan)距离内轉换成準平面波(bo)，从而满足天線測量的远場条(tiao)件。本系統满足天線(xian)研(yan)发生產、維修(xiu)保障過程中性能參数高精度測試(shi)的需求，實現(xian)對无源天線方向(xiang)圖、副瓣電平(ping)、增益，有(you)源天線EIRP、TRP等技術指標的全自動化測量，可廣泛應用(yong)於高校、研究院所(suo)、企業等。
-
-
功能特點
-
主要特點
l 結構紧凑(cou)、占(zhan)地面积小，全天候(hou)工(gong)作
l 機柜+暗箱(xiang)的結構形式，便於快速布署
l 兼容國内外主流(liu)儀器，適應市場
l 支持多頻(pin)點、多波位、多序列一键測試
l 支持(chi)硬(ying)件触发同步，實(shi)現快速測試
l 具有強大的数據分析、顯示、報告生(sheng)成功能
l 支持软(ruan)件接(jie)口二次開发
電(dian)科(ke)思儀研发團隊在天線系統领域具備多項核心能力。團(tuan)隊掌握(wo)高精度反射面、高(gao)性能饋源天(tian)線以及紧縮場暗箱一體化的設計仿真技術，能够针對不同用戶的具體需求進行方案優(you)化(hua)。
-
混合卷边(bian)的反射面型式
采用(yong)主反射面加過渡卷(juan)边曲面的创新反射面型式設計，能(neng)够有效實現低边缘繞射(she)特性，相比傳統(tong)锯齒边反射面(mian)結構更加適合對低副瓣天線的高精度測試需求；反射面加(jia)工精(jing)度高，具有更優(you)的静區質量表現，配合標準波段饋源(yuan)天(tian)線可實現宽頻带覆盖，满足多頻段測試要求。
-
相位中心稳定的宽带饋源
采用標準波段宽带天線，具有稳定的相(xiang)位中心(xin)、稳定的振幅錐削和旋轉對称的辐射方向圖，低交叉極化。饋源與饋源(yuan)支架整體設(she)計，拆裝更换方便快捷，不需要重复校準。
-
基於矩量法的一體化全波(bo)仿真設計優化
-
-
典型應用
技術規範
① 可擴展至325GHz參数名称
技術指標
頻率範围
4GHz～40GHz①
動態範围
≥70dB（@≤40GHz）
静區尺寸
300mm×300mm(可定製)
幅度錐削
≤1dB
幅度波纹
優於±0.5dB
相位波動
≤10°
交叉極化
≤-25dB
饋源類型
線極化
多轴轉臺
方位轴、極化轴
運動範围
方位：0°～360°，極化：0°～360°
定位精度
方位：±0.02°，極化：±0.02°
屏蔽效能
≥70dB
DUT重量
≤10kg
測試功能
增益、方向性系数、2D和3D方向(xiang)圖、波束宽度、副瓣電平(ping)、交叉極化
订货信息
● 標配
序號
名称
廠家/型號
数量
1
矢量網絡分析儀
中電科思儀科(ke)技股(gu)份有限公司
3674/3672/3671系列
1臺
2
反射面（含背架）
根據客戶要求定製
1套
3
高性能饋源天線
根據客戶要求定製
1套
4
多轴轉臺（含控製器）
根據客戶要求定製
1臺
5
饋源支架
根據客戶要求定製
1個
6
微波暗箱
根據客戶要求定製
1個
7
工控機（含键鼠、顯示器）
1臺
8
交换機
1臺
9
1.6m機柜
1個
10
旋轉關節
2個
11
系統電缆及轉接器
中電科思儀科(ke)技股(gu)份有限公司
1套
12
測試分析软件
中電科思儀科(ke)技股(gu)份有限公司
1套
13
用戶手册
中電科思儀科(ke)技股(gu)份有限公司
1套
14
質量檢驗合格證
中電科思儀科(ke)技股(gu)份有限公司
1個
● 選配
序號
名称
廠家/型號
数量
1
標準增益天線
根據客戶要求定製
1套
2
低噪聲放大器
根據客戶要求定製
1套
3
激光水平儀
根據客戶要求選配
1套
4
工具包
根據客戶要求定製
1套
-
-
