方案概述

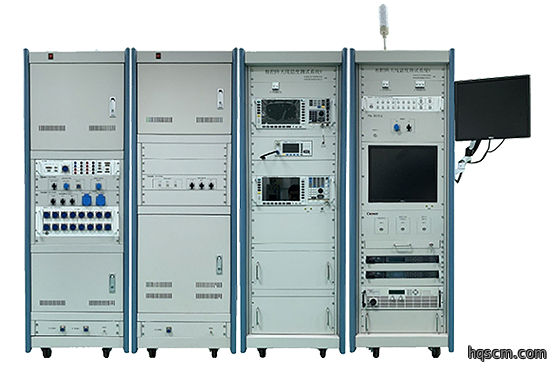

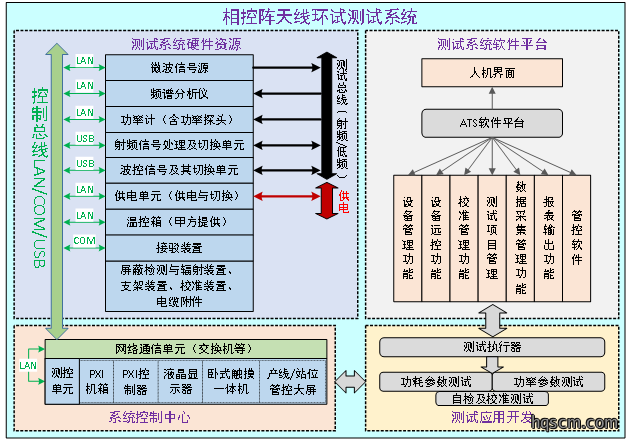

相控阵(zhen)天線環試測試系統主要用於(yu)多種型號相控阵天線的温度(du)（高温、常温、低温）、振動等環境試驗，根據不同環試条件下所得產品參数對產品環試適應性指(zhi)標進行標定(ding)，能够實現多臺產品批(pi)量測試。随着相控(kong)阵天線產品批量生(sheng)產任務的不断增加，需要應對產能擴充带來的硬件升級，相控阵(zhen)天線環(huan)試測試系統設計方案根據對產品測試需求的可行性研究與分析，建立了基於“核心測試設備+主控計算機+測試應用開(kai)发(fa)”的設計思路，使測試系統总體架構更通用化，也使測試系統(tong)具有使用便捷(jie)、可靠性好、安全性高、測試精度高及可(ke)擴展性等技術特(te)點。
-
-
功能特點
-
主要特點
l 相控阵天線環(huan)試測試系統能進行相(xiang)控阵天線的接收、发射(she)環境(jing)試驗
l 能(neng)兼容多種型號的相(xiang)控阵天線環境試驗
通過集成射(she)頻信號處理單元、波(bo)控信號處(chu)理單元、電源切(qie)换單元等(deng)專用設備模块，系統能(neng)够實現對多個被測件的高效(xiao)測試，采用分時复用工作(zuo)機製(zhi)對測試設備進行動態調度管
l 可同次進行不同型號的相控阵天線(xian)環境試驗
l 具備信息化管理功能
-
-
典型應用
相控阵天線環試測試系統主要用於(yu)相控阵天線的(de)接收、发射(she)環境(jing)試驗。
技術規範
參数名称
技術指標
頻段
可選頻段
Ku波段、Ka波段（可擴展其他頻段）
工業級計算機配置
PXI機箱
9槽
PXI控製器
i7、8G、1T固態硬盘
射頻/微波儀器
信號发生器
頻段10MHz~40GHz
信號/頻谱分析儀
頻段10MHz~40GHz
功率計
頻段10MHz~40GHz
專用設備
射頻信號處理單元
集成各波段功放，16個通道
波控信號處理單元
16個通道
電源切换單元
16個通道
電源供電
系統供電
220V±10%，≤2000W；380 V±10%，≤2000W
大功率程控電源
10kW，500V/60A
程控電源
8路（2路20 V/15 A、6路35 V/8.5A）
測試參数
相控阵天線发射性能
天線发射相關參数
相控阵天線接收性能
天線接收相關參数
可靠性指標
稳定、可靠工作時間
≥240 h
故障恢复時間
≤10 min
订货信息
設備名称
数量
相控阵天線環試測試系統
1套
用戶手册
1套
合格證
1套
-
-
