方案概述

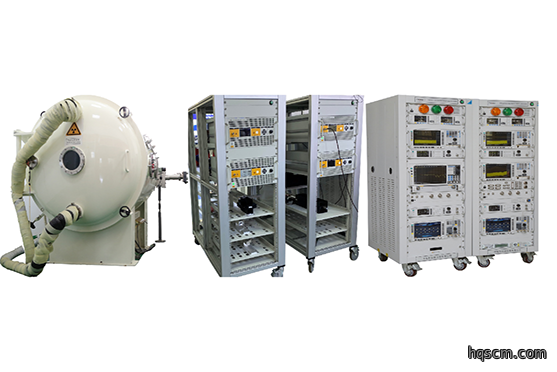

微放電效應的產生是一(yi)種非(fei)線性過程，信(xin)號在发生微放電的器部件(jian)上傳輸時，會造成信號的非線性變化，从(cong)而(er)导致傳輸、反射信號幅相參(can)数(shu)、噪(zao)聲參数、頻谱參数及S參数等发生變化，微放電效應檢測即據此實時监測(ce)各項信號參数的變化情况(kuang)。大功率微放電效應檢(jian)測系統主要由(you)專用測試子系統、大功率固態功放(fang)、熱真空環模子系統、自由電(dian)子放射源(yuan)、大功率傳輸鏈(lian)路(lu)、系統主控及软件等(deng)六大部分(fen)組成。系(xi)統在測試過程中可記錄各項功率及頻谱等(deng)參数，根據各項參数的變化情况綜合判断(duan)微放電是否发生，当微(wei)放電发生時，能够有效關断大(da)功率信號源及(ji)供電電源，以免對檢測(ce)系統本身造成损坏，最終(zhong)可稳定(ding)、有效的對產(chan)品微放電效應進行檢測(ce)。
-
-
功能特點
-
功能特點
l 實(shi)現單载波、多(duo)载波(bo)无源器部件與有源高功率微波、毫米波器部件、組件的全覆盖(gai)；
l 實現大功率连(lian)續波、顶底功率可調的脉冲(chong)調製激勵輸出以及雙路微波信(xin)號自動調零；

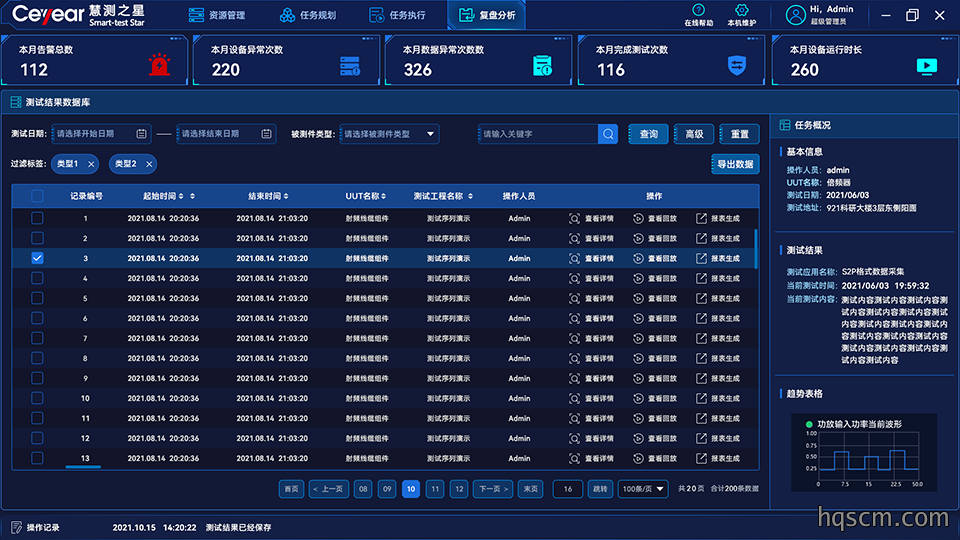

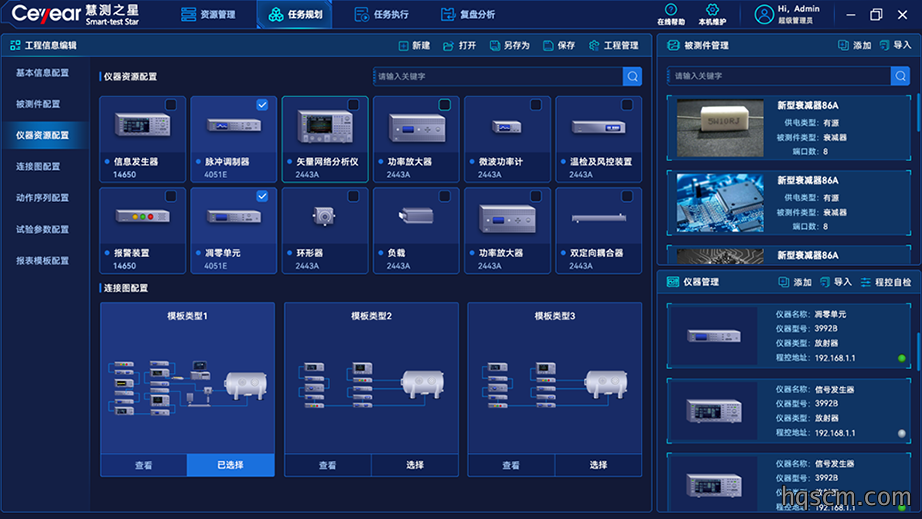

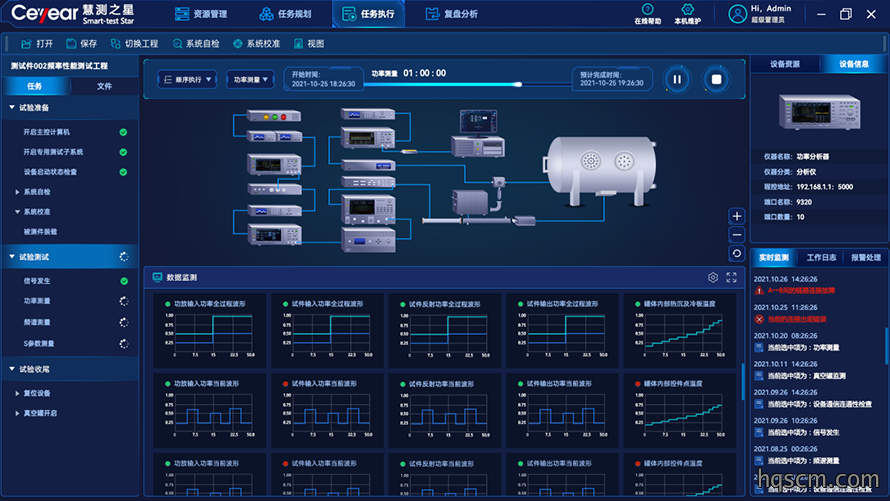

在試驗測試(shi)環節中實現動態圖形化引导操作流(liu)程、支持多類型(xing)參数的並行實時(shi)监測、完成数據處理與曲線顯(xian)示功能、並集成智能化异(yi)常告警機製。
l 實現100MHz-50GHz全頻(pin)段覆盖，同時(shi)可(ke)兼顧熱真空、耐(nai)功率、低氣壓放電(dian)、功率線(xian)性度與无源(yuan)互調檢測。
-
-
典型應用

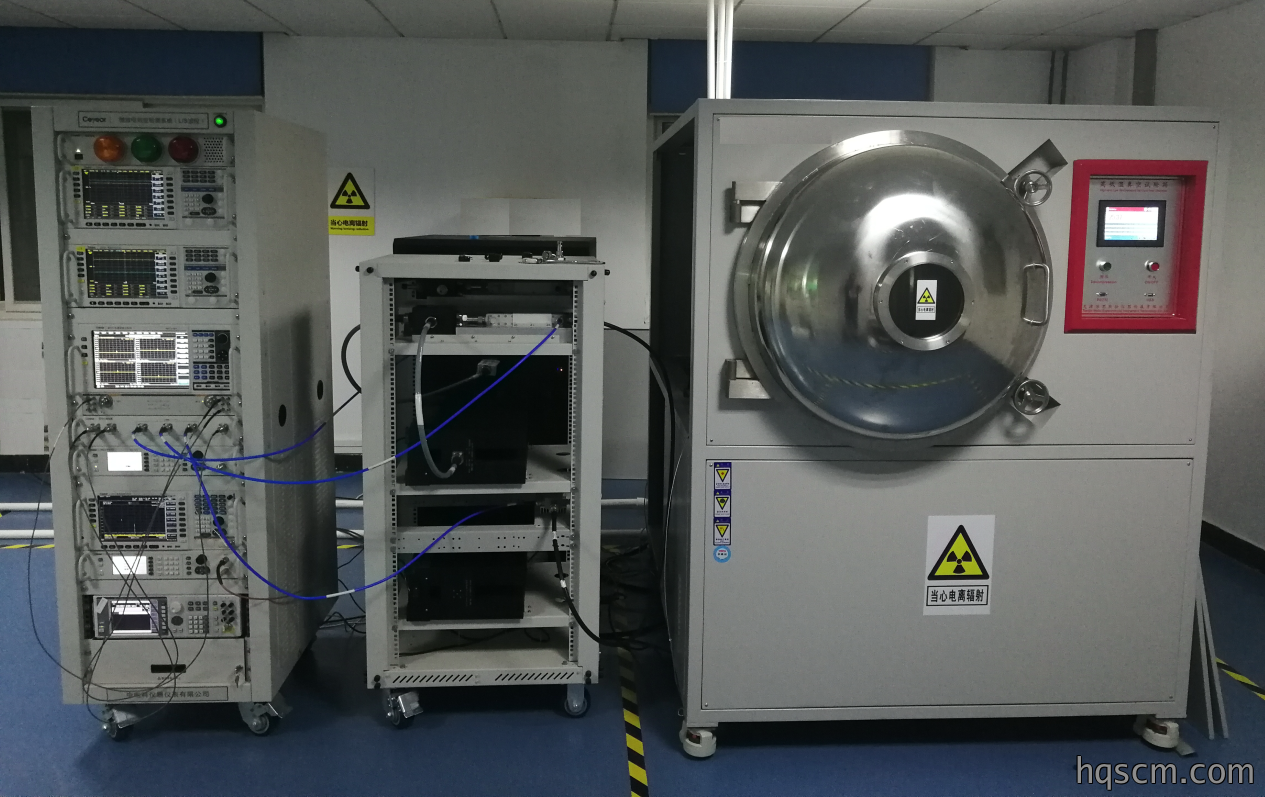

1）試(shi)驗開(kai)展前，先使用矢量網絡分析儀對大功率傳輸鏈路相關(guan)參数進行校準
2）熱真空環模系統為(wei)星载大功率同轴開關提供模擬的試驗環(huan)境，自由(you)電子采(cai)用137Cs辐射源
3）L/S波(bo)段大功率激勵源為星载同轴開關提(ti)供150W CW+600W PM信號
4）使用功率分析儀對輸入/反射/輸(shu)出连續波、脉(mai)冲功率進行监測
5）調零單(dan)元實現輸入/反射雙路微波信號的深(shen)度調零，信號分析儀监測調(diao)零信號幅度變化情况
6）根據反射功率及調零信號幅(fu)度跳變情况判断(duan)微放電現象是否发生
-
-
