方案概述

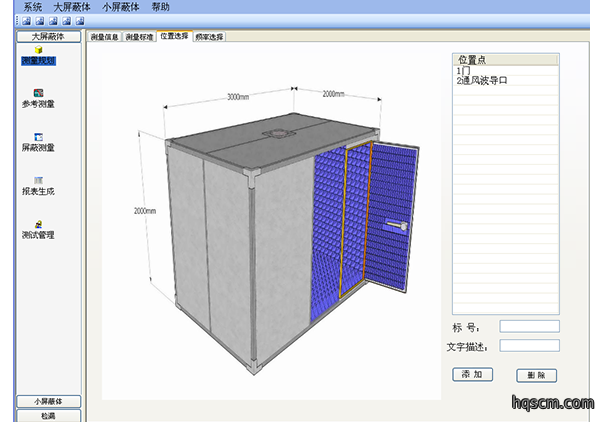

電磁(ci)屏蔽體屏蔽效能檢測系統主要用於電磁屏蔽(bi)體的設計、生產和使用，對其屏蔽效能進行(xing)定標測(ce)量和符合性檢測，是保證(zheng)電磁信息安全和電磁兼(jian)容性的重要設備。電磁(ci)屏蔽體屏蔽效能檢(jian)測系統的產品性能符合GB/T12190-2021、GJB5792A-2021中(zhong)對(dui)屏蔽體屏蔽效能的檢測要求，可根據標準規範進行屏蔽體屏蔽效能的測試計量。系(xi)統具有(you)自動測試功能，能(neng)進行測試規劃、測試流程控製、自動生成測試報告、測試(shi)数(shu)據管理分析、測試资源(yuan)管理、远程控製和測試結果(guo)浏(liu)覽；便於攜带、運輸(shu)和快速安裝組合(he)使用；具有较高(gao)的集成度和(he)可靠性。
-
-
功能特點
-
功能特點
l 檢測頻率範围覆盖 9kHz～50GHz頻段，具備(bei)列表掃描功能和掃頻測試(shi)功能
l 最大測量動態範围優於140dB
l 測試系統集成度高，易於現(xian)場搭建、撤(che)收，適於現(xian)場測試
l 立足國產設備，結(jie)合自研測試软(ruan)件
l 具有屏蔽效能測(ce)試流(liu)程自動執行能力
l 具有測試結(jie)果自動報表功能(neng)
l 具有历史数據查詢功能
-
-
典型應用
l 屏蔽(bi)室、屏蔽舱的屏蔽效能測量和標準(zhun)符合性(xing)檢測。
l 會議室(shi)、計算機房、微波暗室、屏蔽(bi)室、設備方(fang)舱、吊舱等的現場(chang)電磁辐射檢測(ce)。
l 屏蔽(bi)室、屏(ping)蔽(bi)舱的科研、生產測量(liang)和維護。
技術規範
參数名称
技術指標
檢測頻率範围
9kHz～50GHz
屏蔽效能檢測能力
≥100dB （@14kHz）
≥120dB （@100kHz）
≥130dB （@300kHz）
≥130dB （@1MHz）
≥130dB （@30MHz～10GHz）
≥120dB （@10GHz～18GHz）
≥110dB （@26GHz）
≥105dB （@38GHz）
≥100dB （@50GHz）
電源
220V±10%，50Hz±5%
環境適應性
工作温度 0℃～40℃
非工作温度 -20℃～+55℃
外形尺寸（宽×高×深）
426mm×133mm×510mm（信號发生設備）
426mm×177mm×500mm（信號接收設備）
订货信息
項目
名称
数量
標配
信號发生設備
1臺
信號接收設備
1臺
发射天線
1套
接收天線
1套
系統控製软件
1套
三脚架
2個
選配
大功率衰减器
1個
光纖轉换器
2個
-
-
