方案概述

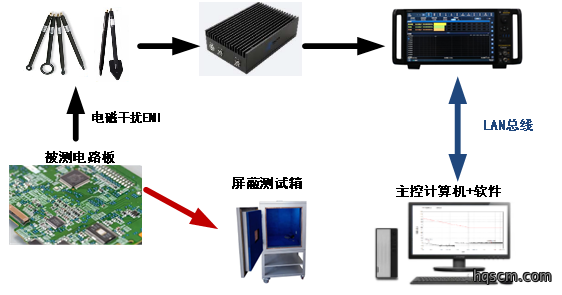

電磁干扰诊断測試系統通過LAN总線架構(gou)實現對分布式測試资源(yuan)的远程控製與管理。
-
-
功能特點
-
主要特點
l 電路(lu)板(ban)辐射发射诊断測試
l 電路板辐射超標定位
l 電路板近場EMI掃描
l 接收機和頻(pin)谱分析儀兩種(zhong)測試模式
l 上(shang)位機远程控製實現自動測試

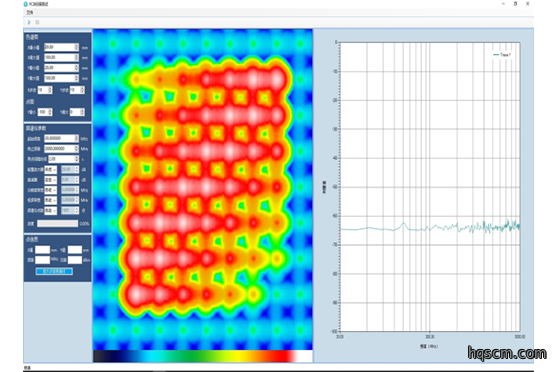

l 豐富的谱(pu)圖顯示及分析(xi)功能
l 高性价比(bi)的測試解決方案(an)
l 適用於實驗室測試
-
-
典型應用
應用及示例

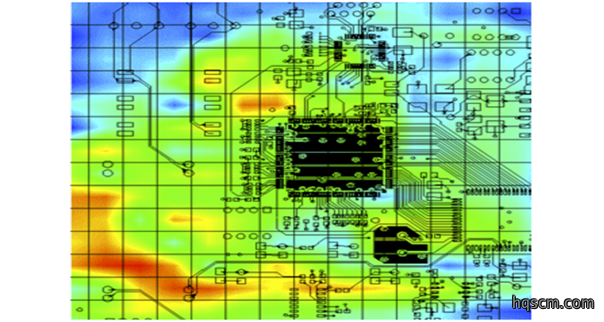

電磁干扰诊断測試系統是一套專(zhuan)門用於電路板近場辐射場強測量的檢(jian)測裝置。该系統通過實時色(se)谱圖顯示(shi)，能够精確定位電路中的(de)骚(sao)扰源位置，帮助工程師快速识別電磁(ci)干(gan)扰的來源點。
技術規範
序號
技術指標
指標值
1
電場辐射发射诊断測試頻率範围
3Hz～9GHz
2
磁場(chang)辐射发射诊断測試頻率範围
3Hz～6GHz
3
EMI測量带宽(6dB)
10Hz、100Hz、200Hz、1kHz、9kHz、10kHz、100kHz、120kHz、1MHz
4
檢波器類型
峰值、準峰值、平均值、CISPR-AV、CISPR-RMS
5
谱圖形式
EMI幅頻曲線圖、瀑(pu)布圖、PCB辐射(she)分(fen)布色谱圖
6
存放温度
0℃～60℃
7
工作温度
0℃～40℃
8
供電
220×(1±10%)V，50×(1±5%)Hz
9
支持操作系統
Win7/Win10
订货信息
l 配置
序號
名称
数量
備注
硬件設備
1
EMI測試接收機
1
含選件
2
低噪聲放大器
1
3
近場探头組
1套
電場覆盖3Hz～9GHz頻率範围
磁場覆盖3Hz～6GHz頻率範围
4
屏蔽測試箱
1
根據需求定製
5
主控計算機
1
6
同(tong)轴(zhou)轉接器及測試電缆
1套
測試软件
1
電磁干扰诊断測試(shi)软件(jian)
1
-
-
