方案概述
射頻前端集成電路測試解決方案是為满足射頻(pin)前端集成電路性能指標(biao)封裝測試要求自主研发的高集成度綜合測試解決方案，可實現射頻前端集成電路(lu)的全指標(biao)、自動化(hua)高速量產測試。方案集射頻、数(shu)字、源測量測(ce)試资源於(yu)一體，具有(you)管脚映射配置、矢(shi)量校準修正、多工位測試執行(xing)管理(li)、分選機(ji)控(kong)製、STDF標(biao)準数(shu)據收集等全方位測試管理能力，可廣泛適用於射頻前端集成(cheng)電路的(de)設計驗證、產線測試等(deng)場景。
-
-
功能特點
-

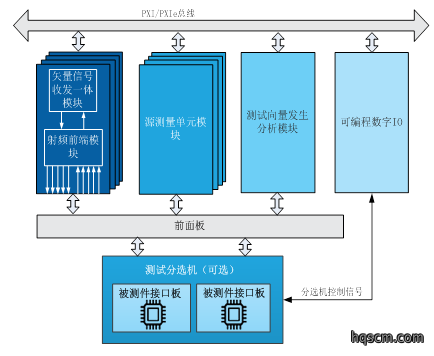

兼容性強-基於PXIe总線儀器為(wei)主體(ti)構建，总線(xian)開放
基於PXIe总線儀器為(wei)主體(ti)構建，具有很強(qiang)的灵活性、兼容性，通過對射(she)頻、数字(zi)和源測量類測試资源(yuan)的組合重構，可满足不同規模和指(zhi)標水平的射頻(pin)集成電路測試需求；同時得(de)益於PXIe总線的開放性，方案也可根據用戶實际需求有機融合全球资源提(ti)供最優配置(zhi)。
-

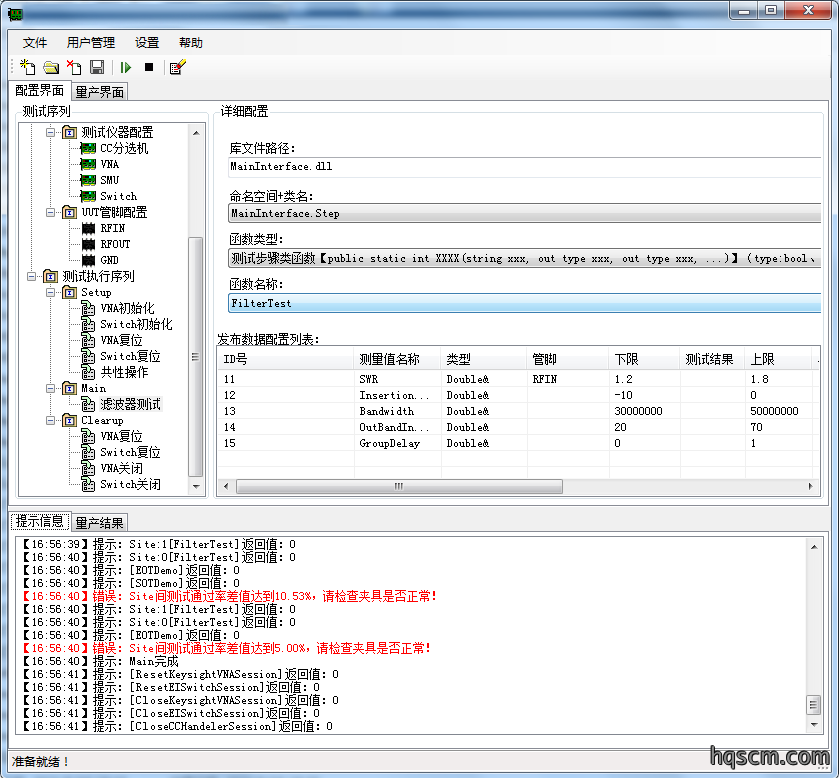

測試快(kuai)速-立即可用的多工位並行測(ce)試管理支持(chi)
支持(chi)多線程高速並(bing)发測試。通(tong)過測試序列模板開发包的支持(chi)可快速完成多工位並行測試序列编寫，期間(jian)所涉(she)及的资源争用、調度問(wen)題均由软(ruan)件平臺完成，開发簡洁，執行高效，滤波器測試場景下測試速度可達到(dao)20000UPH。
-
安(an)全性高-完善的測試(shi)状態监控與异常處理，保證測試安全
在工業(ye)測試和生產(chan)监控领域，该系統(tong)提供測試状態實時监控功能(neng)，能(neng)够動態感知、智能判定各(ge)工(gong)位健康状態並給出相應操作建議。系統配置完善的异常(chang)捕获與處理機製，確(que)保整個測試過程的安(an)全性。
-

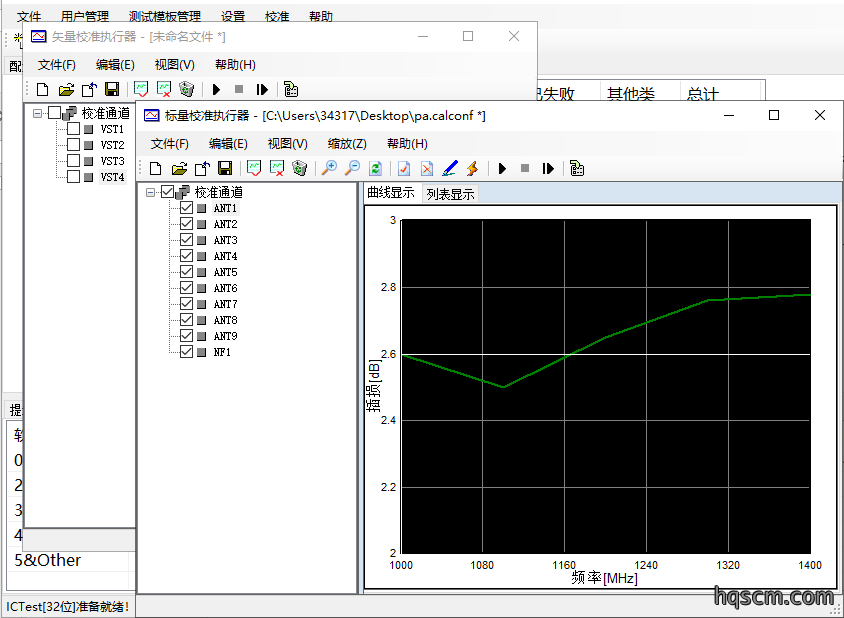

校準完(wan)善-涵盖標量、矢量、金機(ji)等多種校準(zhun)方式
在射頻微波測量领域，多維度的(de)校準支持構成了完(wan)整的校準解決方案。基於软件(jian)平臺已有的標量校準框架實現(xian)通道級插损获取與修正，確保測量通道的準確性。基於矢量去嵌技術的應用，校準能力(li)可達被測集成電路的輸入(ru)輸出端面，實現(xian)高精度矢量误差修正，提(ti)升測量精準度(du)。
-
技術規範-支持STDF標準測試数據收集、主流分選機(ji)控製
符合集成電路(lu)行業(ye)標準，實現STDF標準协議，集成電路測試執行完成后自動生成相(xiang)應格式的(de)測試数據。提供TTL控(kong)製插件、GPIB控(kong)製(zhi)插件等，支撐分選(xuan)機主(zhu)流控製方式。
-

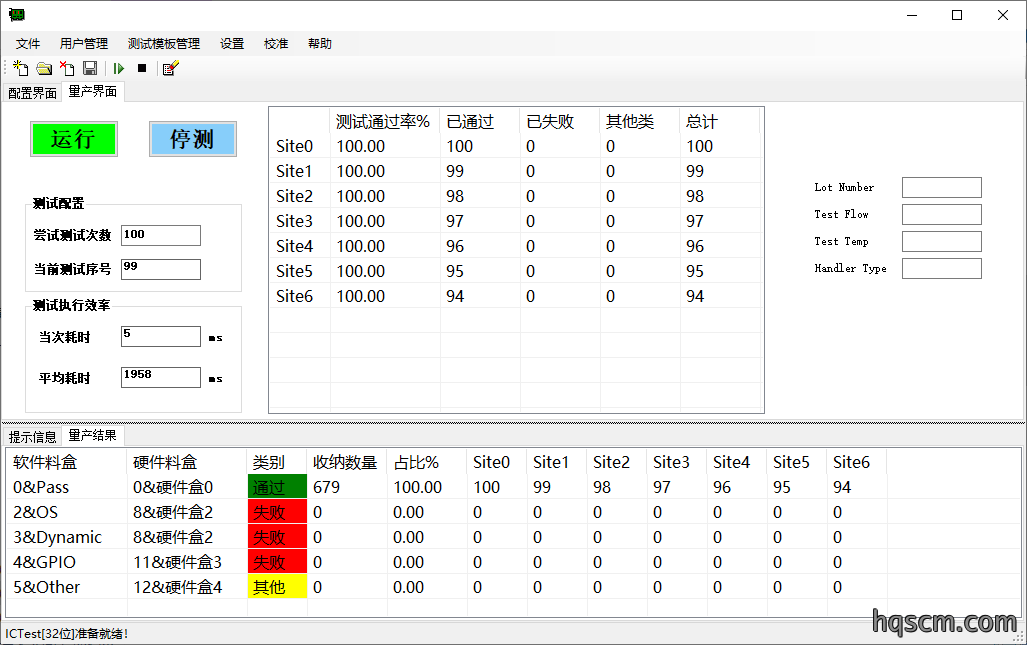

平臺(tai)完備-共性功能支持豐(feng)富(fu)完備
一套圖形化的失效管理系(xi)統，立即(ji)可投入使用。
软件平臺(tai)集成(cheng)量產管理软件，專門應用於工業量產場景中的生產流程管理(li)。系(xi)統提供用戶權限管理功(gong)能，確(que)保(bao)不同角色的操作權限劃分清晰。支持測試信息留檔備(bei)查，便於历(li)史数據追(zhui)溯與質量審計。
-
交付(fu)快速-多維度，多(duo)人並行開发交付
基於软件平臺.Net適配接口反射功能，采用層次化.Net開发技(ji)術，實現面向多維度的多(duo)人协同開发，大幅(fu)度縮短系統調試交付周期。
-
-
典型應用

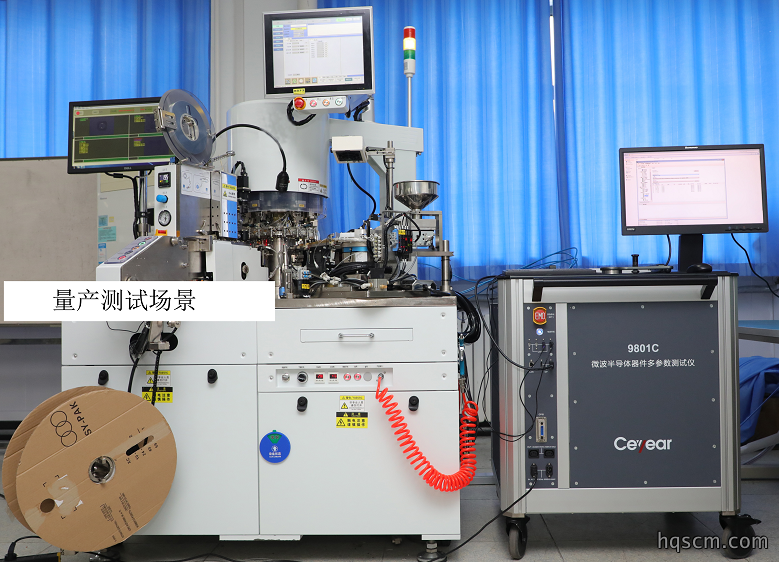

射頻集成電路測(ce)試系(xi)統是專門针對射頻器件驗證的自動化測試解決方案，具備對射頻集成電路的多參(can)数自(zi)動測試能力。以射頻前端類相關集成電路測(ce)試為例，该系(xi)統(tong)可執行的具體測試内容包括：頻谱特性、伏安特性、噪聲系数等(deng)多個關键電(dian)氣指標。
技術規範
名称
技術指標
測試對象
功率(lv)放大器、低噪聲放大器、微波開關(guan)、滤波器、雙工器等
測試指標
工作電壓、工作電流(liu)、增益、插损、隔离、飽和、效率、三阶截取(qu)點、開關時間等
頻率範围
40MHz~18GHz（可擴展至40GHz）
測試速度
20000UPH（滤波器）
電源
220（1±10%）V，50（1±5%）Hz
環境適應性
0~40℃

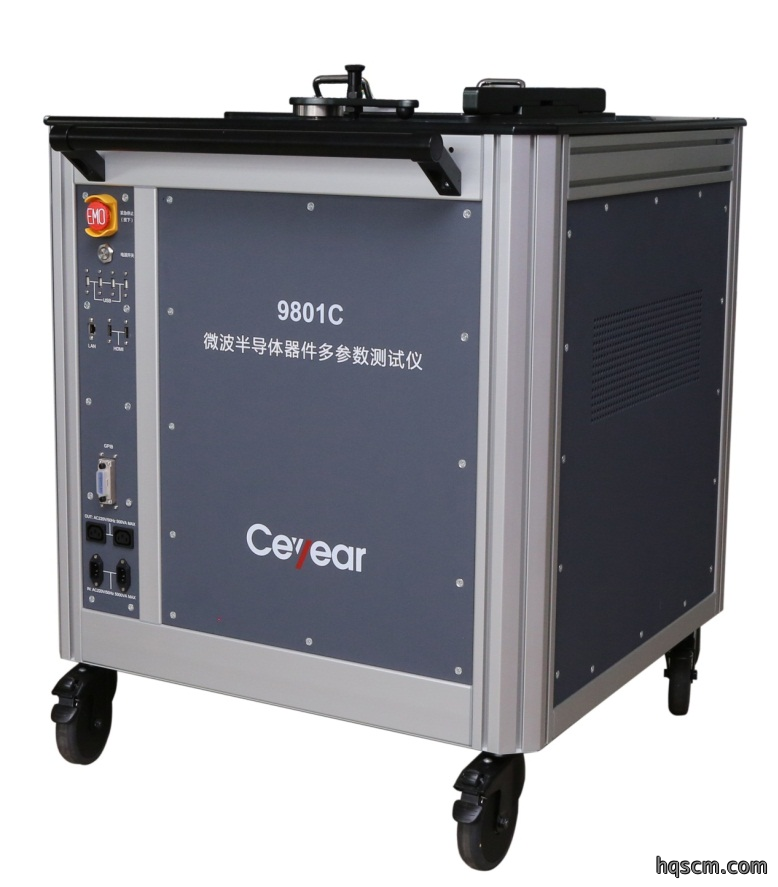

結構形式
笼式機(ji)箱，可(ke)根據用戶需(xu)求定製
订货信息
儀器設備
廠家型號
備注
硬件
矢量信(xin)號收发一(yi)體模块
電科思儀 6955系列
1套（根據應用需求配置射頻前(qian)端、上下(xia)變頻等）
測(ce)試(shi)向量发生分析模块
電科思儀 6978系列
1套
源測量單元模块
電科思儀 6985系列
1套
可编程数字IO
電科思儀（集成）
1套
PXIe機箱
電科思儀（集成）
1套
PXIe控製器
電科思儀（集成）
1套
LoadBoard
電科思儀（定製）
1套
DutBoard
電科思儀（定製）
1套
系統连接電缆
電科思儀（集成）
1套
測試電缆
電科思儀（集成）
1套
用戶手册
電科思儀
1本
質量檢驗合格證
電科思儀
1份
機柜
電科思儀（集成）
1套，笼式機柜，可(ke)根據用戶需(xu)求定製
電源線
電科思儀（集成）
1套，系(xi)統内儀器設備單配
相關附件
電科思儀（集成）
1套，根據配置進行配套
软件
软件平臺
電科思儀（集成）
1套
系統软件
電科思儀（定製）
根據實际需要定製設(she)計開发
-
-
