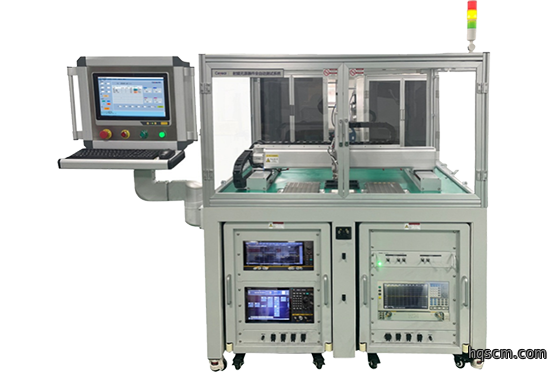

方案概述
中電科思儀科技股份有限(xian)公司针對射頻无源器件生產製造领域推出的全(quan)自動測試解決方案，是專為量產測試環節設計的(de)綜合性(xing)系統方案。该方案深度融合自動化控製技術與信(xin)息化管理體系(xi)，在(zai)射頻无源器件的測試工作流中實現了(le)全自動上下料、自動測試、測試結果判定(ding)和物料分拣等完整的(de)生產環節。通過引(yin)入先進的自動化工藝(yi)流程，该方案具備測試容量大(da)、測試效能高和測(ce)試管理信息化三大核心特點。
-
-
功能特點
-
主要特點
l 无人值守式全自動測試
l 多種(zhong)校準方式，確保測試(shi)精(jing)準
l 標準化(hua)工裝(zhuang)設計，適(shi)配(pei)多型號產品
l 安(an)全設施完備(bei)，保證(zheng)人員(yuan)及設備安全
l 灵活的測(ce)試(shi)资源配置能力
l 測試任務可追蹤
l 強大的数據處理能力
-
无人值守式全自動測試
物料自動流轉過程中機械臂自動(dong)从上料盘夹（吸）取被測器(qi)件，並在软件的調度下依次完成(cheng)各類型(xing)參数自動測試，測試(shi)合格品(pin)放入合格料盘（或编带），不合格(ge)品分類放入到(dao)NG料盒中。整個過程全自動執行，无需人工參與，所有器(qi)件測試(shi)完成后會有燈光提示。
-
多種(zhong)校準方式，確保測試(shi)精(jing)準
方案根據被(bei)測(ce)器件特征及測試設備配置情况，選擇合適的校準方式，包含SOLT校準、TRL校準、端口延伸、AFR去嵌、開爾文四線校準等，確保測試結果的精準性。
-
標準化(hua)工裝(zhuang)設計，適(shi)配(pei)多型號產品
在自(zi)動化生產和測試流程(cheng)中，方案的(de)測試工裝夹具、機械臂前(qian)端的夹爪（吸嘴）均采用模块化(hua)設計(ji)理念。通(tong)過灵活更换夹具、夹爪以及料盘，能够快(kuai)速適配不同型號產(chan)品的生產需求。
-
安(an)全設施完備(bei)，保證(zheng)人員(yuan)及設備安全
方案集成磁性開關、壓力傳感器、聲光(guang)報警器等多(duo)種檢測裝置和信息采集手段，構建立體化的安全监測(ce)體系(xi)。
-
灵活的測(ce)試(shi)资源配置能力
在(zai)測試驗證環節(jie)中，该(gai)系統可灵活配置測(ce)試所需的硬件资源、软件资源(yuan)及逻輯资(zi)源。
-

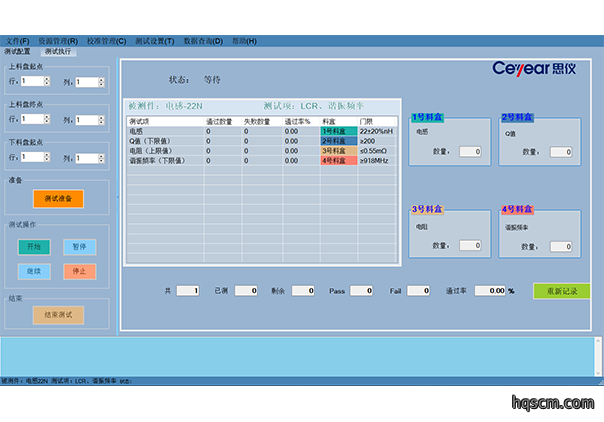

測試任務可追蹤
支持測試任(ren)務的创建和執行，測試時(shi)任務(wu)執行過程可监控，測試結束后任務信息可追(zhui)溯。
-
強大的数據處理能力
系統具有快速處理測試過程中產生的大量数(shu)據的能力，通過網絡將数據(ju)實時傳送至服務器端(duan)進行数據存储、分(fen)析(xi)和處理，支(zhi)持高並发数(shu)據吞吐
系統具備自動(dong)生成網絡(luo)化報表功能，支持通過服(fu)務器内置網絡報表生成模块(kuai)並创建網頁格式的測試報表，實現跨部門網絡共享以及測試報表的(de)远(yuan)程打印需求，满(man)足分布式辦(ban)公場景下的数
3支持通過本地Word、Excel報表(biao)插件生成文(wen)檔報表，並上傳服務(wu)器。
-
-
典型應用
技術規範
參数名称
技術指標
頻率範围
100kHz~40GHz，可擴展
測試參数
網絡參数
插入损耗、端口(kou)驻波比(bi)、幅相一致性(xing)、群(qun)時延、带内波動等
LCR參数
阻抗、電感、電阻、Q值等
頻谱參数
諧振頻率、隔离度等
波形參数
上升時間、下降時間等
供電電源
220（1±10%）Vac ，50（1±5%）Hz
订货信息
名称
数量
備注
硬件
控製計算機
1臺
矢量網絡分析儀
1臺
S參数測試
信號源
1臺
激(ji)勵信號產生(sheng)，按需配置
頻谱儀
1臺
頻谱參数測試，按需配置
示波器
1臺
波形參(can)数(shu)測試，按需配置
阻抗分析儀
1臺
LCR參数測試，按需配置
開關矩阵
1臺
自動切换通道
自動流轉臺
1套
含夹具(ju)、料盘等附件，實現(xian)測試過程(cheng)全自動
软件
自動測試软件
1套
具有儀器設備有序控製、数(shu)據采集分析存储、測試報告生成、上層信息系統交互(hu)等功能
-
-
