方案概述
“微波模块環境試驗通用(yong)巡測解(jie)決方案”是针對无源/有源微波模块/組(zu)件環(huan)境試驗的需要而研製。用戶可根據被測對象(xiang)需要進行測試资源配置，方案充(chong)分(fen)結合環境試驗過程，支持對批量產品(pin)按時間序(xu)列或環境条件预約測試的方式進行无人值守的多模块/組件高(gao)頻次自動巡(xun)測，並對產品(pin)工作状態實時监測(ce)保護，具備強大(da)的海量数據處理及報表(biao)功能。能够满足不(bu)同(tong)领域微波模块/組件在研製生產及環境試(shi)驗過程中批量測試的(de)需要。
-
-
功能特點
-
主要特點
l 用戶專用測試(shi)設備可定製，如開(kai)關矩阵、状態控製、状態监測(ce)設備等；
測(ce)試资源灵活管理方面，本系統支(zhi)持測試儀器资(zi)源的動態裁剪或擴充調整，並配備豐富的儀器驅動(dong)程序库，可實現對(dui)國内外同類多款測試儀(yi)器的兼容互换，满足不同規(gui)模測
在測試業務流程設計(ji)中，測試參数作為測試的最小功能單(dan)元被灵活應(ying)用，可根據不同被測件的具體需求進(jin)行組合搭(da)配，从而構建针對性的測(ce)試
l 完善(shan)的校準策略(lve)，確保測試準確度；
无人(ren)值守全自動測試功能支持按照時(shi)間序列、環(huan)境条件(jian)等多種预約方式進行配置，能够實現超长時間段(duan)的稳(wen)定性測試運行，无需人工(gong)干
l 全面的測試安全性保護(hu)與(yu)告警機製；
系統具備強大的数據(ju)處理能力，涵盖数據的快速存取、生成報表、数據查詢、樣本抽取等多(duo)個環節，同時(shi)支持向中央数據處理(li)系統的上傳功能，確保数據流轉的高
l 權限管理功能。
-
用戶專用測試(shi)設備可定製
用戶可以根據自己測試(shi)需要(yao)，定製满足不(bu)同需要的開關網絡、状態控製及状態监(jian)測設備(bei)
-
測試资源灵活管理

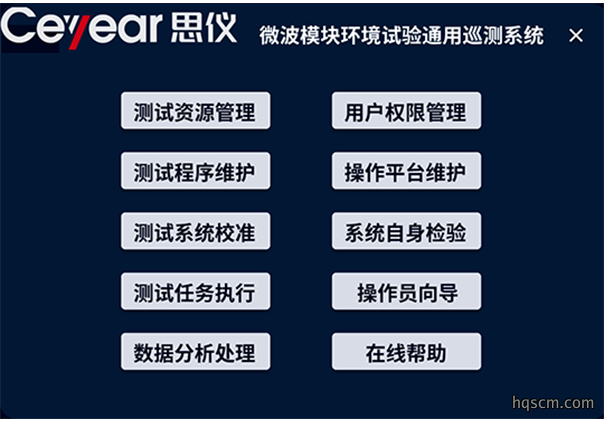

用戶可以通過灵活(huo)搭建功能模块來對儀器設(she)備進行全面管理，涵盖儀器(qi)的使能状態、儀器型號、儀器類型、程控地址、測試驅動程序與虚擬软面板等多個維度的配(pei)置與控(kong)製。
-
測試任務可灵活組合
在(zai)產品質量保證(zheng)體系中，測試序列的建立采用序列(lie)、計劃、步骤三(san)級機製框架，以測試參数(shu)作為最小測試單元進行精細化管(guan)理，使得測試任務具有高度的灵(ling)活(huo)
-
完善(shan)的校準策略(lve)，確保測試準確度
方案測試環路按上行、下行拆分分別(bie)進行校準，采取不同的(de)补偿策(ce)略確保測試準確度。
-
无人值(zhi)守全自動測試功能
支持按時間序列、環境条件等预約方式執行自動測試，測試過程中自動(dong)執行各(ge)項測試動作：采集(ji)環境參数（如温(wen)度、真空度）等，控製(zhi)被測件加、断電次序(xu)，施(shi)加被測件控製信號(hao)，监控被測件工作状(zhuang)態(tai)，控製儀器測試相關參数，並支持測試過(guo)程中實時查看測試結果與圖谱曲線(xian)。
在按時間序列進行(xing)预約測試(shi)的過程中，用戶需要在系統内编輯和設置(zhi)測試的起始時刻、測試間歇間隔時长(zhang)以及循環執行次数等完(wan)整的試驗流程信息參数
按環(huan)境条件(jian)進行预約測試是该系統的核心功能之一。平臺提供了灵活的圖形化環(huan)境条件编輯器工(gong)具，帮助測試人員直(zhi)觀、快速地(di)進行复雜環境条件序列的生成和配置。環境曲線由線和點兩個(ge)基本元素(su)組成，其中環境条(tiao)件變化過程表現為(wei)線，目(mu)標環境状態和測試動作則表現為點(dian)。在執行測試(shi)過(guo)程中，系統可動態跟(gen)蹤顯示当前測試進程(cheng)，使測試人員能(neng)够實時掌握測試運行情况。
-
全面的測試安全性保護(hu)與(yu)告警機製
設計(ji)者针對測試過(guo)程中可能出現的多種危险因素設計了應對策略。
①測試的可靠性設計：断點續測功能，可(ke)規避断電、意外關(guan)機等多重危(wei)险；線程锁技術處理(li)請求相同測試资源的(de)多重測試任務；采用萬(wan)年历算法，用時間判断法確保超长試驗過程準確预約計時(shi)。
②全方位的安全報警設計(ji)：语音、聲(sheng)光、界(jie)面提醒(xing)等多種報警方式；報警信(xin)息(xi)錄入日志，並向中央数據處理系(xi)統報告；被(bei)測件保護，根據報警(jing)參数種類，超差幅度等多重(zhong)条件自動判断采取的保(bao)護級別方式，分(fen)為標识超差——關闭信號輸入——断電保護等不同方式；
-
強大的数據處理能力
超长時間的環境試驗過(guo)程產(chan)生海量的測試数據，設(she)計者通過(guo)優化数據库访問方式、合理的数據表設計、圖谱曲線预報(bao)表等多(duo)種技術手段使该方案具備強大的数據處理能力(li)；支持Word、Excel等多種(zhong)報表方式；在获取通信协(xie)議的情况(kuang)下，用戶可以定製向中央数據處理系統(tong)上傳功能(neng)。
-
權限管理功能
用戶(hu)可以(yi)通過權限管理功能開放不同級別的操作權限。
-
-
典型應用
技術規範
參数名称
技術指標
備注
頻率範围
50MHz～40GHz
測試资(zi)源可選配與(yu)定製，技(ji)術指標根據測試资源確定
輸出功率
-80dBm～5dBm
測試通道
18路對18路
最大耐受功率
1W(CW)
插入损耗
≤12.5dB
驻波比
≤2.4
隔离度
≥50dB
電源允許範围
220（1±10%）V
頻率允許範围
50（1±5%）Hz
工作温度
25℃±3℃

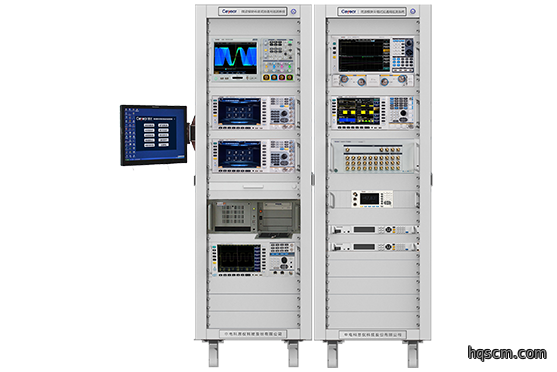

結構形式
1.6米標準機柜
外形尺寸
宽×高×深=600mm×1600mm×800mm
订货信息
儀器設備
数量
備注
硬件
信號发生器
2
根據實际需要選配
頻谱分析儀
1
矢量網絡分析儀
1
微波功率計
1
開關矩阵
1
根據實际需要定製
状態控製器
1
状態采集器
1
聲光報警裝置
1
软件
微波模块環(huan)境試驗通用巡測解決(jue)方案软件
1套
儀器驅動程序
1套
根據實际需要選配
測試TP
1套
根據實际需要定製
接口適配器
3638GN接口適配裝置
1
根據實际需要定製
其它
標準機柜(1.8米)
2
数量依實际需要調整
工控機、上架键盘鼠標
1
液晶顯示(shi)器及結構套件
1
產品使用說明书
2
產品合格證
1
-
-
