方案概述
中電(dian)科(ke)思儀科技股份有限公司针對多通道无源組件測試领域面臨的行業共性难題，推出了桌(zhuo)面式的无源組件自動測試(shi)解決方案。该方案着力解決測試端口(kou)数目多、測試人員受(shou)限於儀器(qi)測試端口数量、測(ce)試效率(lv)低下等問題。傳統測試模式中，測試人員的工作往(wang)往陷入重复地狱，測試速度难以提升，成為製約生產效率的主(zhu)要(yao)瓶颈。 通過深入研究和工藝(yi)创新(xin)，中電科思儀的技(ji)術團隊將開(kai)關矩阵技術應用於自動測試系統中，實現了通道的智(zhi)能自動切换(huan)。该方案采用一(yi)键化操作的操作員界面設(she)計，簡化了复雜的測試(shi)流(liu)程。
-
-
功能特點
-
主要解決的測試难點
l 多通道无源組(zu)件被測端口数量一般远多於(yu)測試儀器端口，測試過程中需要頻繁的换接測試電缆→多通(tong)道无源組件被測端口；
多通(tong)道无源組件在實际測試工作中存在的(de)核心問題是，每個通道的測試結果均需要逐一手動記錄或保存源(yuan)測試(shi)数據。
特別(bie)是在功分器類產品的測試流程中(zhong)，需要在(zai)非測試端口接入相應的负载裝置，而每次切换測試端口時(shi)，還需要同步(bu)變换负载的接入端口(kou)位置，这一過
-
主要功能
具備等分功分(fen)器、不等分(fen)功分器、移相(xiang)功分器等多種功分器產品的(de)自動測試功能，同時(shi)支持其他類型多通道无源組件的測試需求。
l 具備插损、驻波比、相位/相位一致性、幅度(du)一致性(xing)、隔离(li)度等指標測(ce)試功能
l 具(ju)備測試結果自動保存(cun)功能
l 具備測試儀器源(yuan)測試数據(ju)文件自動保存功能，支持的源(yuan)数據文件格式有(you)PRN文件、SNP文件、圖片文件等
l 具備測試結果全頻段数據圖(tu)形化回放功能
l 具備測試結果頻點数(shu)據查詢(xun)功能
l 具備測試結果阈值(zhi)自動合格判断功能(neng)
l 具備測試結果報告生成功能
l 具備單步/连續兩種測試模式
-
主要特點
l 桌(zhuo)面式結構，人機交互(hu)友善(shan)
l 開關矩阵通道與其连接電缆自動(dong)解嵌(qian)
l 開關矩阵内嵌负载
l 高兼容性
-
桌(zhuo)面式結構，人機交互(hu)友善(shan)

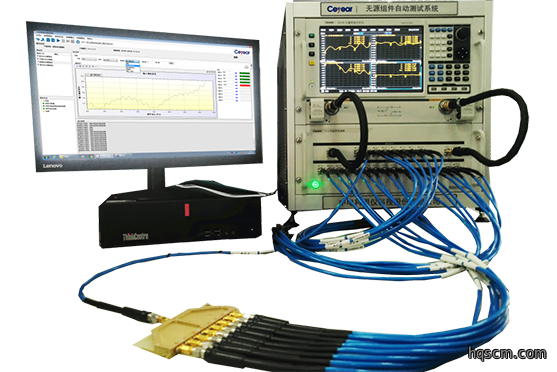

该測試(shi)方案主要由矢(shi)量網絡分析儀、開關矩阵和控製(zhi)計算機等核心組件組成。
-
開關矩阵通道與其连接電缆自動(dong)解嵌(qian)
使用時仅需在(zai)矢量網絡分析儀端完成雙端口校準，測試端面通(tong)過加载測試通道S參数(shu)自動延伸到每(mei)個被測件端口连接面，减少通(tong)道校(xiao)準時間，同時具(ju)備高測量精(jing)度。
-
開關矩阵内嵌负载
在功分器類產品的測試場景中(zhong)，開(kai)關矩阵内部的微波開關可配(pei)置内置负载。
-
兼容度高
在软件設計的開发過程中(zhong)，通過抽象多種類型无源組件的公共特(te)性來(lai)建立软件被測對象，采用非(fei)绑定(ding)具體類型的架構模式，避免對(dui)特定組件(jian)的強依赖。
-
方案架構
方案采用LAN总線作為控製的主體控製总線，配置主控機，通過組建局域網絡實現(xian)對矢量網絡分析(xi)儀、開關(guan)矩阵的控製。采用(yong)桌面(mian)式結構布局，用戶无需進行專門(men)改造，便可快(kuai)速融入(ru)到現有產線。

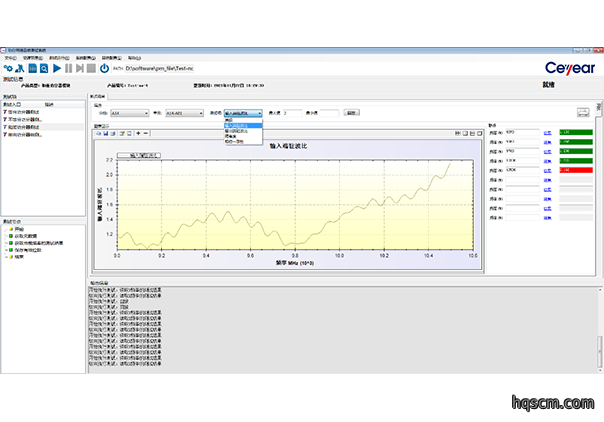

自動測試软件支(zhi)持用戶一键式(shi)測試，綜合(he)了被測多通道无源組(zu)件信息管理、測試應用(yong)執(zhi)行、測試(shi)数(shu)據圖形化回放、測試数據點頻查詢、定製報表生成等(deng)多功能於一(yi)體，提供單步測(ce)試/连續測試模(mo)式，旨在提高測(ce)試效率，給予用戶良好的使(shi)用體驗。
-
-
典型應用
應用場景
可應用於无源類功分器微波器件的S參数指(zhi)標的自動(dong)測試，兼容單輸入多輸出類功分器、多輸入多輸出類(lei)功分器測試(shi)。尤擅长固定端口数目(mu)下(xia)，有多(duo)種(zhong)組合通道的功分器測試效率的提高，可應用於大批量重复无源功分器(qi)的(de)流水線測試。
技術規範
參数名称
技術指標
頻率範围
DC～67GHz
供電電源
220（1±10%）Vac ，50（1±5%）Hz
订货信息
名称
数量
備注
硬件
控製計算機
1臺
安裝並運行測試软件
矢量網絡分析儀
1臺
S參数測試
開關矩阵
1臺
自動切换通道
软件
多通道(dao)无源組件自動測試(shi)软件
1套
S參数測試数據(ju)采(cai)集、数據(ju)圖形化回放(fang)、報表生成等功能
-
-
