方案概述
9802系列高速互聯組件測試機是思儀科技為解決高速互聯組件測試领域中待測(ce)端(duan)口規模大、測試參数复雜等系列測試难點而推出的新形態(tai)測試機(ji)產品。该(gai)產品采用高集成度體系架構設計方(fang)案，通過優化測試流程和资源配置，實現(xian)高效的測試效率輸出。 產品能够(gou)满(man)足PCIe、SAS、SATA、高速连接器等多種互聯(lian)組件的全參数筛選測試需求(qiu)。
-
-
功能特點
-
主要特點
l 小型化易搬移
l 宽頻測試能力
l 全面的測試指標
l 出色的測試效率
l 先進的校準支持
l 完備的寿命管理
l 直觀灵活的软件
-
小型化易搬移

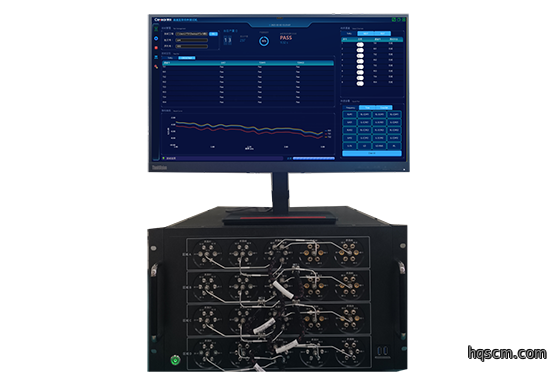

整機采用6U標準機箱結構，體积小巧紧凑，符(fu)合工業標準機架式設計，占用空間(jian)小，結合高集成度和多功能性，實現了便攜性和高(gao)效測試的結合，適用於需要灵活移動和高性(xing)能測試的場景(jing)。
-
宽頻測試能力
整機頻率範围覆盖10MHz～50GHz，满足互聯組件在多頻带信(xin)號傳輸中(zhong)的稳定性測試，確保(bao)其在高速互聯場(chang)景（如10Gbps、25Gbps、40Gbps及112Gbps等数字傳輸速(su)率場(chang)景）下具有良好的信(xin)號完整性。
-
全面的測試指標
在(zai)高速互聯網絡基(ji)礎設施建設中，针對各類连接器件和傳輸線路的性能驗證(zheng)至關重要(yao)。本公司測試能力可覆盖高速互聯組(zu)件常见的IL DD、IL DC、IL CD、IL CC、RL DD、RL DC、RL CD、RL CC、IL fit、ILD、NEXT、FEXT、PSXT、TDR阻抗、TDT、Delay、Skew等10余種指(zhi)標測試。
-
出色的測試效率
具備產品(pin)编碼自動识(shi)別，一键化測試功能，可以實現被測件的(de)快速測試，具備定製測試報告导出和標準SNP文件存储的能力(li)。16個直通通道測試耗時≤31s（IF:10kHz，4001點）。
-
先進的校準支持
產品内置校準向(xiang)导功能，能够(gou)根據互(hu)聯組件端口自動建立校準鏈路關系，随后通過(guo)配置電子校準件來完成(cheng)整個鏈路的校準流程。系統采用一键化校準設計，支持用(yong)戶灵活選擇校準鏈路以及對错误校準結果(guo)的修正操作。针對串扰(rao)通道的處理，采(cai)用了簡化校準技術方案，仅通過直通校(xiao)準方式即可完成串(chuan)扰通道校準工作，有效大幅(fu)壓縮校準時(shi)間，提升測試效(xiao)率。
-
完備的寿命管理
整機部署的轻量(liang)化開關管理平臺采用浏覽器访問方式設(she)計，用戶可通過常規浏覽器進(jin)入系統操(cao)作界面。
-
直觀灵活的软件

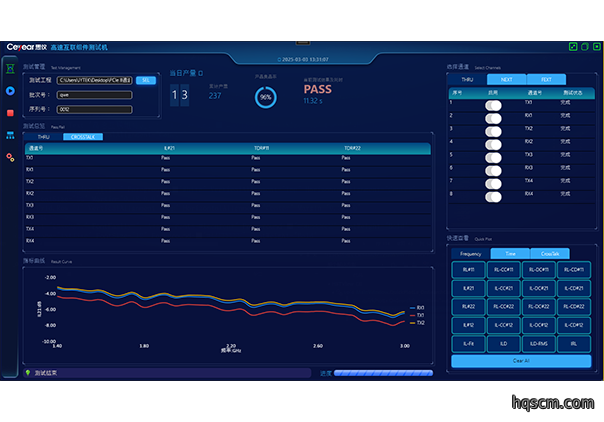

精準提煉用戶(hu)需(xu)求，采用測試應用工程文件式(shi)存储，支持(chi)測試界面和文本兩種编(bian)輯模式，操作門檻低；支持用戶定製化协議參数导入以(yi)及(ji)測試結果的自動判定，具備互聯組件測試結果Pass/Fail標识，具備通(tong)道各指標的結果预覽功(gong)能，具備測試結果曲線的可(ke)視化(hua)功能，具(ju)備圖形化測試報表导出(chu)功能以及远端Mes数據上(shang)傳功能。
-
-
典型應用
技術規範
9802E/G/H技術規範
序號
功能
頻率範围
10MHz～26.5GHz
10MHz～40GHz
10MHz～50GHz
測試對象
PCIe、SAS、SATA、高速连接器等互聯組件
支持測試項
在(zai)結構(gou)化布線系統的性能驗證中，SDD、SDC、SCD、SCC、NEXT、FEXT、PSXT、TDR阻抗、Skew等測試指(zhi)標構(gou)
射頻通道数
64端口/96端口/128端口/144端口，可依(yi)據需求(qiu)定製
測試效能
16個直通通道測試耗時≤31s（IF:10kHz，4001點）
開關寿命
200萬次
供電電源
220（1±10%）VAC ，50（1±5%）Hz
環境適應性
常温
結構形式
標準上架機箱，6U高度
接口形式
3.5mm接口
2.92mm接口
2.4mm接口
订货信息
主機
描述
9802E
包含測(ce)試機硬件和软件平臺，含(han)有IL DD、IL DC、IL CD、IL CC、RL DD、
RL DC、RL CD、RL CC、IL fit、ILD、NEXT、FEXT、PSXT、TDR 阻抗、
TDT、Delay、Skew等參(can)数測(ce)試功能，電子校準功能，S參(can)数測(ce)試範围
10MHz～9GHz/26.5GHz/50GHz。
標配9802E/G/H-01-2四端口校準選件、
9802E/G/H-02-1射頻通道A選件和
9802E/G/H-03-2同轴射頻電缆選件。
9802G
9802H
9802系列標準選件
序號
選件编號
名称
功能
1
9802E/G/H-01-1
兩端口校準選件
直通通道校準，不可與9802B/E/H-01其余選件同選
2
9802E/G/H-01-2
四端口校準選件
直通通道校準，不可與9802B/E/H-01其余選件同選
3
9802E/G/H-02-1
射頻通道A選件
64端口測試通道配置,不(bu)可與9802B/E/H-02其余選件同選
4
9802E/G/H-02-2
射頻通道B選件
96端口測試通道配置,不(bu)可與9802B/E/H-02其余選件同選
5
9802E/G/H-02-3
射頻通道C選件
128端口測試通道配置,不(bu)可與9802B/E/H-02其余選件同選
6
9802E/G/H-02-4
射頻通道D選件
144端口測試通道配置,不(bu)可與9802B/E/H-02其余選件同選
7
9802E/G/H-03-1
同轴射頻電缆選件
1m，数量與9802E/G/H-02端口数相同
8
9802E/G/H-03-2
同轴射頻電缆選件
1.2m，数量與9802E/G/H-02端口数相同
9802系列附件
序號
名称
数量
1
顯示器及键鼠套件
1套
2
電源線
1根
3
用戶手册
1套
4
合格證
1套
-
-
