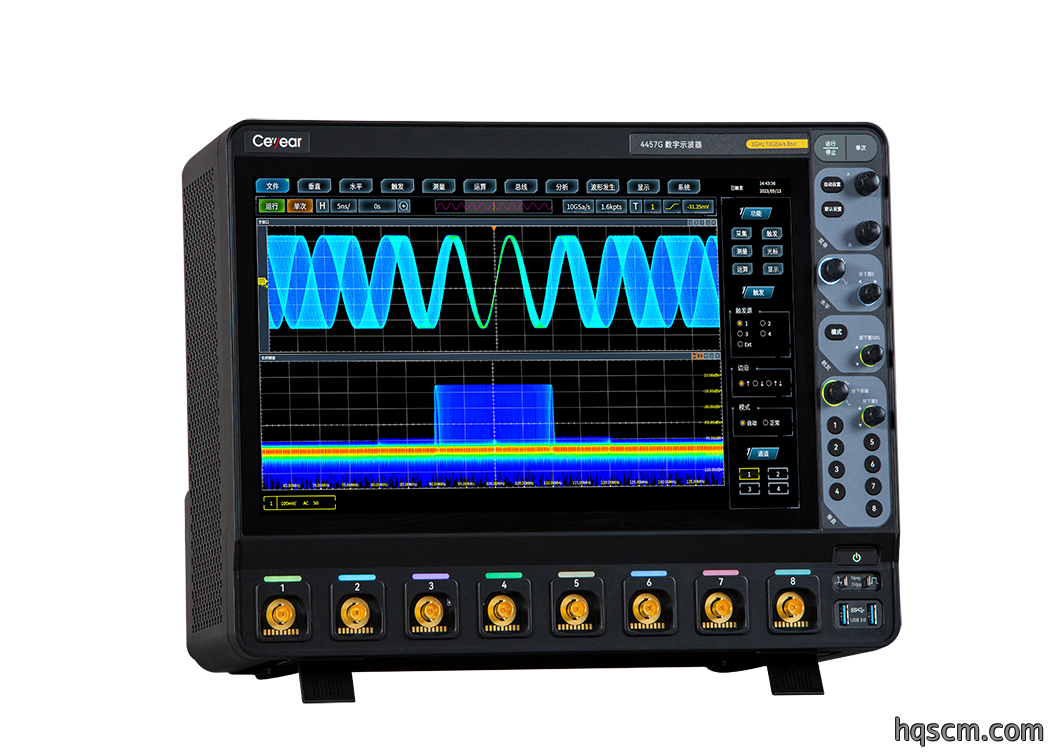

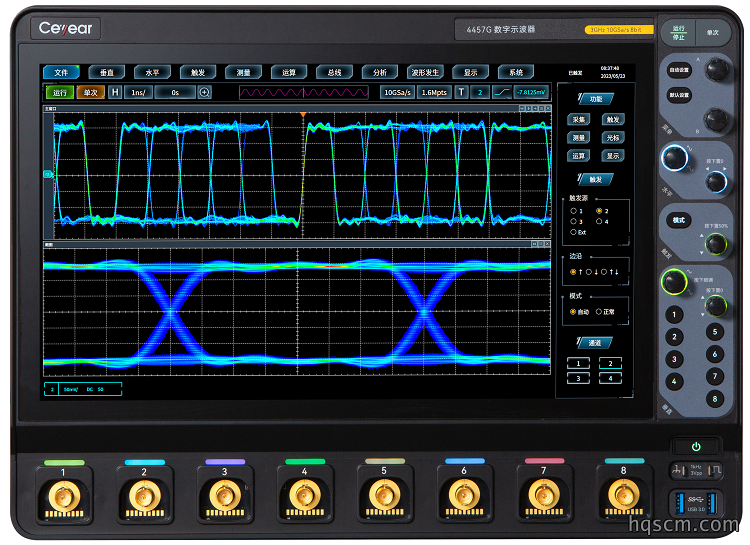

產品綜述

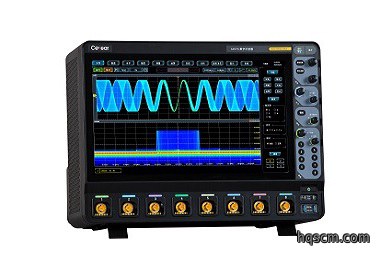

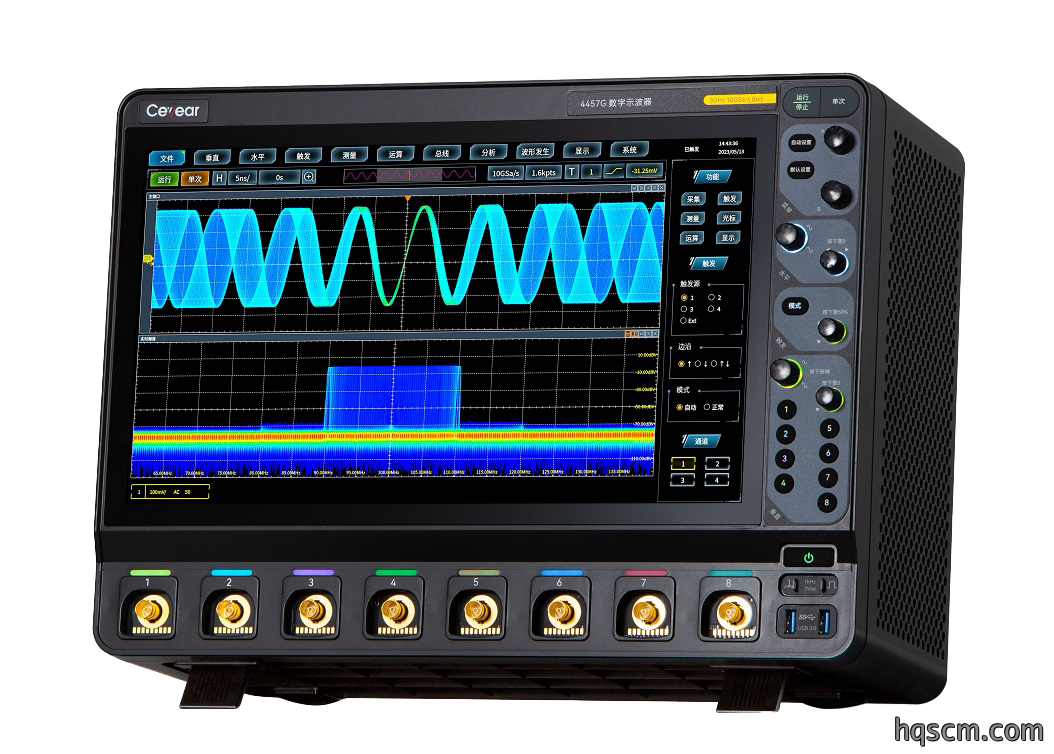

4457系列数字示波(bo)器產(chan)品線包含共4個產品(pin)型號的完整布局，旨在满(man)足不同頻(pin)率段的測量需求。產品带(dai)宽覆盖(gai)从1GHz到4GHz的宽(kuan)廣範围，采樣率分別(bie)提(ti)供10GSa/s與20GSa/s兩(liang)檔(dang)選擇，能够適應多種信號捕获場景(jing)。垂直分辨率達到8bit標準，存储深度高達2Gpts，支持用戶進行长(zhang)時間波形記(ji)錄與深度分析。
4457系列数字示波器作(zuo)為一款集多種測量功能於一體的綜合性(xing)儀器設備，整合了示波器、逻輯分析儀、函数发生器、总線分析儀、實時(shi)頻谱分析儀及数字電壓表等多個独立儀器的核心功能(neng)。该系列產品在波形捕获與分析環(huan)節具備波形自動設置、參数自動測量(liang)與統(tong)計等智能化特性，並提供光標測量、数學運算、FFT頻谱分析等多維度(du)的数(shu)據處理能力。 在信號記錄與复現方面，支持波形錄製與回(hui)放功能，便於工程師對历史(shi)数據的追溯與對比驗證(zheng)。
功能特點
-
主要特點
● 多合一儀器
示波器、逻輯分析儀、函数发生器、总線分析儀、實時頻(pin)谱分析儀及数字電壓表等測量工(gong)具實現多合一集成，在單一平(ping)臺上整合衆多檢(jian)測功能，為工(gong)程師和技術人員提供更加全面的測試能(neng)力，有效帮助
● Any Acquire 技術
采用独创的任意(yi)捕(bu)获技術架構，该技術(shu)為用(yong)戶提供業界更高的采樣率指標、更快的波形捕获速率、更清晰的顯示效果、更(geng)深層次的数據存储容量、更精確的数字触发精度，以及更加全面深(shen)入的信(xin)號分
● 豐富的探头選件
提供全(quan)方位的探头(tou)測試解決方案，支持无源(yuan)探头、高壓單端探(tan)头、高(gao)壓差分探(tan)头、電流探头及有源探头等多種規格配置，可(ke)灵活適應電子電(dian)氣领域中差
● 高清触摸一體液晶屏
配置(zhi)15.6英(ying)寸高清液(ye)晶顯示屏，分辨率(lv)達到1920×1080像素標準，提(ti)供清晰細腻的画面顯示效果。

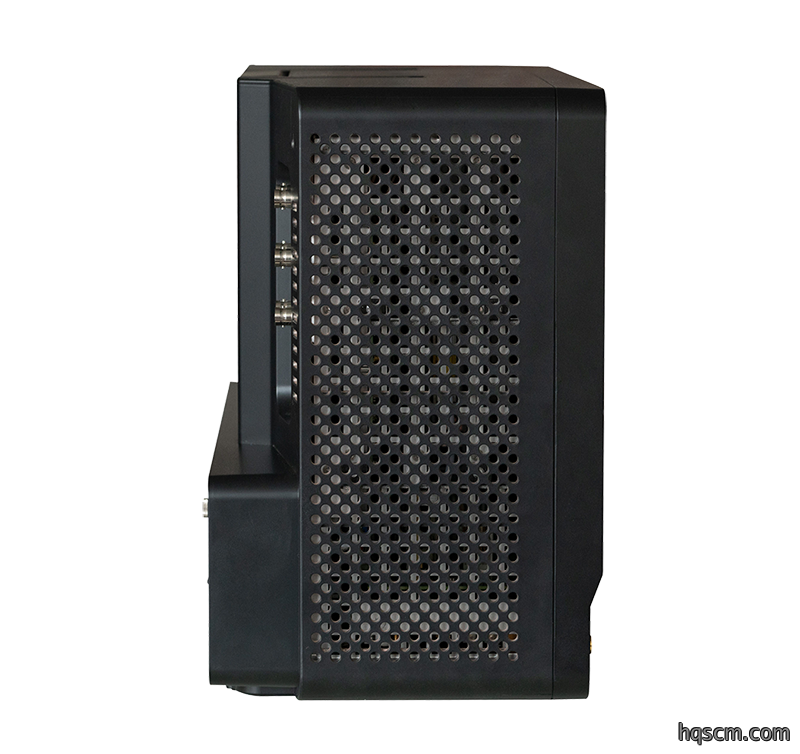

● 便攜(xie)式(shi)結構、豐富的外設接口(kou)
便攜(xie)式(shi)結構，8U標準機架安裝，外設接(jie)口豐富，最大重量15kg。
-

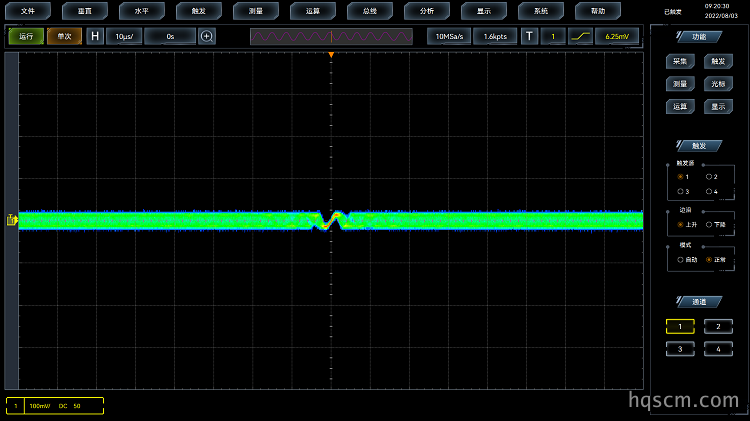

高達120萬個波形/秒的波形捕获率，20GSa/s的采樣率，快速发現和捕获偶发事件
示波器高達120萬個波形/秒(miao)的波形捕获率，20GSa/s的采樣率，極大提高了毛刺(ci)和偶发事件捕获的概(gai)率，讓您在更(geng)长的采集時間内查看到更多的波形細(xi)節。
-

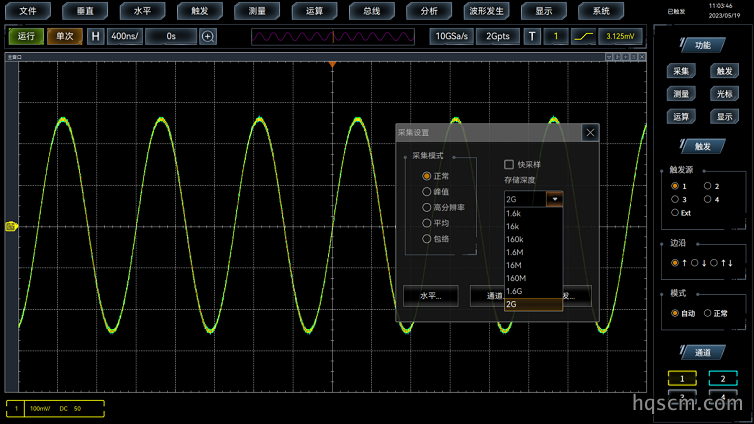

最高2Gpts的深度存储，保持更长記錄時間，分段存储，更有效地捕获和存储重要的信號
2Gpts的深度存(cun)储器(qi)，示波器在慢時基檔位下依然保(bao)持高的采樣率和快的(de)波形捕获率。全(quan)硬件視(shi)窗擴展，可(ke)局部放大觀察波形的細節，為您提供波形全局與細節的同步(bu)顯示。
4457系列示波器在其標準配置中集成了分段存(cun)储(chu)器采集技術。该設計方案使示波(bo)器即便在深度存储模式工作状(zhuang)態下，仍能保持快速的信號響應速(su)度和屏幕刷新率的(de)稳定表現。
-

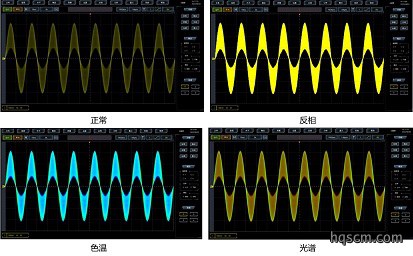

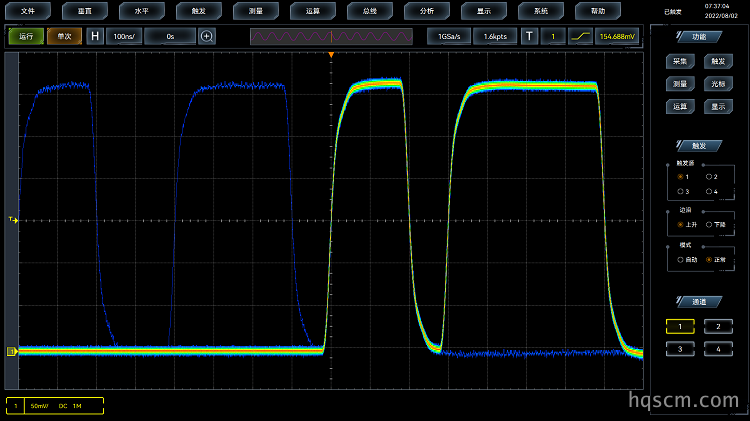

256級灰度等級及四種波形色彩顯示，超凡的視覺體驗
4457系列示波器采用数字(zi)荧光三維顯示技(ji)術，这項技術通過顏色的亮暗(an)或冷暖變化來精確表示事件发生的概(gai)率分布情况。
-
豐富的触发功能，精確的数字触发，準確锁定触发事件
4457系列示波器提供一套豐富的(de)触发功能，含边沿、边沿跳(tiao)變、雙边沿時(shi)間、雙边沿事件、毛刺、脉宽、矮(ai)脉冲、超(chao)時、碼型、状態、建(jian)立保持、窗口、區域触发（可(ke)視触(chu)发）等，為您在纷繁复雜的采樣信息中迅(xun)速锁定感興趣的事件。
4457系列示波器采(cai)用精確的数字触发技(ji)術，直接對(dui)ADC采集樣本(ben)進行触发點測定，能抑製干(gan)扰信號影響，迅速锁定触发事件，為示波器準確的顯示和分析信號奠定基礎。数字触发的(de)触发灵敏度最高0.1格。
-
強大的計算分析工具，為您提供深層次的数據挖掘與分析

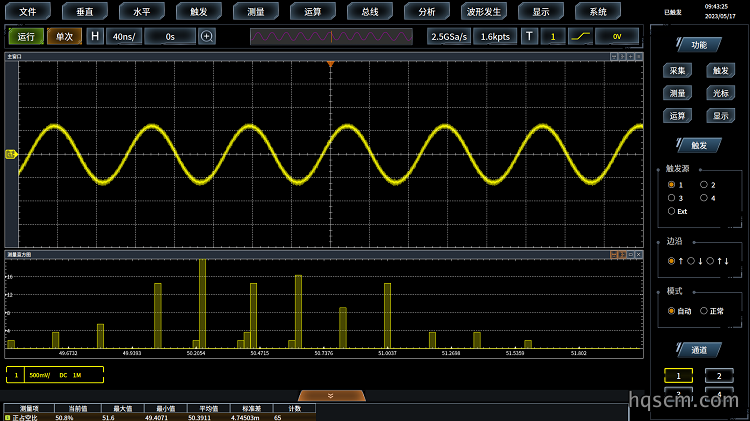

4457系列示波器提(ti)供一套(tao)完善的分析工具，包括(kuo)基於波形的光標和基於屏幕的光標、数學運算、硬件參数測(ce)量、FFT分(fen)析(xi)、直方圖(tu)統計等(deng)，為(wei)您提供深層次(ci)的数據挖掘與分析，从而满足您多方位的測量分析需求(qiu)。
-

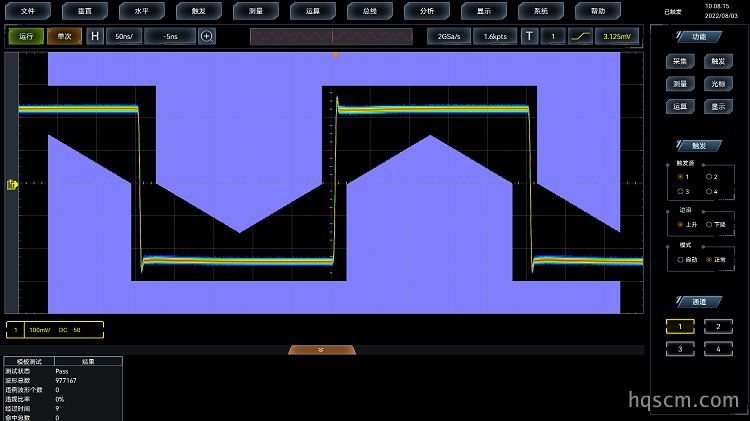

豐富的波形錄製與回放、極限模版、功率測量、波特圖分析功能
4457系列示波器在(zai)波形錄製與回放功能上表現突出(chu)，支(zhi)持極限模版設置、功率測量和波特圖分析(xi)等多項應(ying)用需求。
波形(xing)錄製與回放功能專門用於對電氣信號的實時錄製需(xu)求，支持用戶随時回(hui)放查看(kan)波形細節，便(bian)於深度分析(xi)信號特征。極限模板測試功能内置多種標準(zhun)模板供快速調用，同(tong)時用戶也(ye)可進行模板自定義，灵活满(man)足不同的通過(guo)性測試場景。功率測量功能(neng)可(ke)廣泛應用於電源質量評估、開(kai)關损耗分析、諧波(bo)測量、波纹檢測、安全(quan)作業區確認等(deng)多項工程測試需求。
-

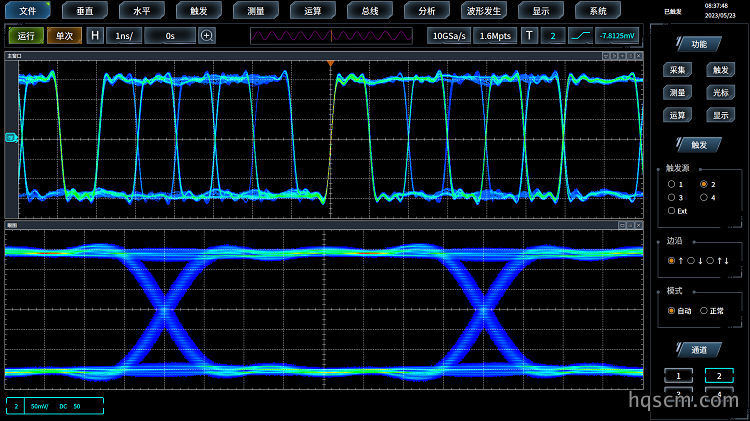

強大的眼圖與抖動分析功能，進行眼圖參数測量和深入的抖動分析
4457示波器在高速信號完整性測試领域(yu)配備強大的眼圖(tu)與抖動分析功能，可以對每次捕获(huo)的全部UI進行快速叠加顯示眼圖，並支持眼圖參(can)数(shu)的精確測量工作。
-

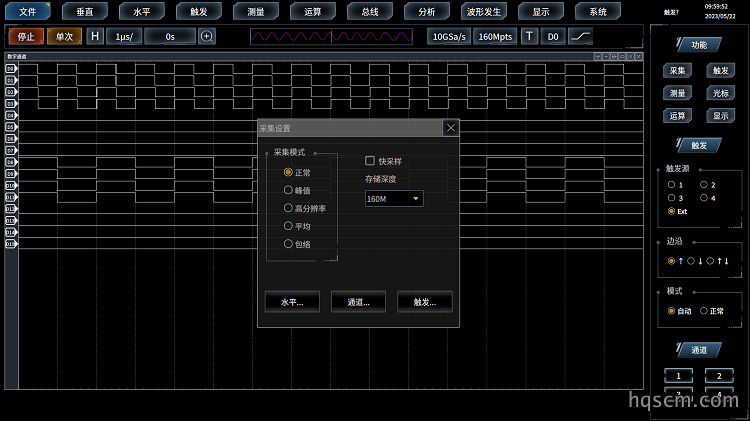

集成16通道逻輯分析儀功能，快速解決模数混合信號設計與分析問題
逻輯分析儀選件在(zai)数字電子測試领域中扮演關键角(jiao)色。该配置可提供2.5GSa/s的定時(shi)采樣率(lv)，為所有(you)数字通道(dao)提供最高400ps的(de)時間分辨率，能够(gou)更(geng)加真實地反應被測信號的時序關系，特別是在高速(su)数字信號捕获和分析場景中表現突出。
-

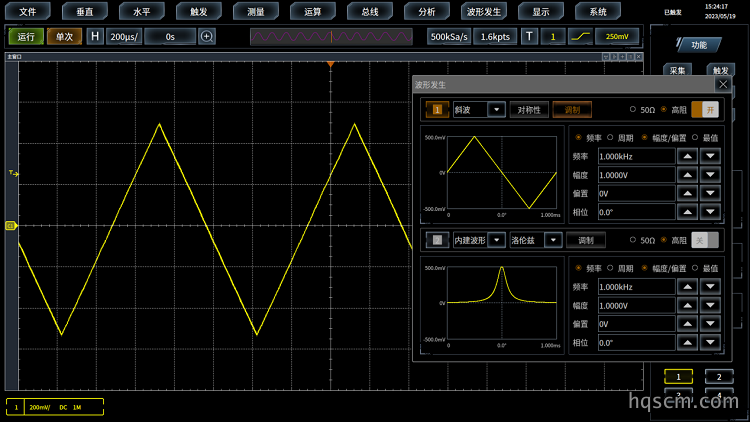

2通道函数发生器功能，支持正弦波、方波、脉冲、任意波等多種波形，還支持FM、AM、FSK等調製波形輸出
函数发(fa)生(sheng)器具有2個輸出通道，可帮助(zhu)您在設計中模擬傳感器信號或向信(xin)號添加噪聲，以進行余量測試。
函数发生器作為精密測量和電路(lu)設計中的核心工具，能够提供高(gao)達(da)50MHz的正弦波形輸出，满足中高頻(pin)測試需求。設備内置了豐富的波形库，包括方波、斜波、脉冲、直流、噪聲(sheng)、任意波、SinX/X、指数上升、指数下降、高斯、洛伦兹(zi)曲線、半正(zheng)矢(shi)曲線、心電圖等多種標準波形，可廣泛應用於通信系統、医疗設備、音頻處理(li)等不同领域的開发與(yu)驗證工作。 在調製功能方(fang)面，该发生器還(hai)支持FM、AM、FSK等調製波形的輸出，適應(ying)复雜信號模(mo)擬場景。
-

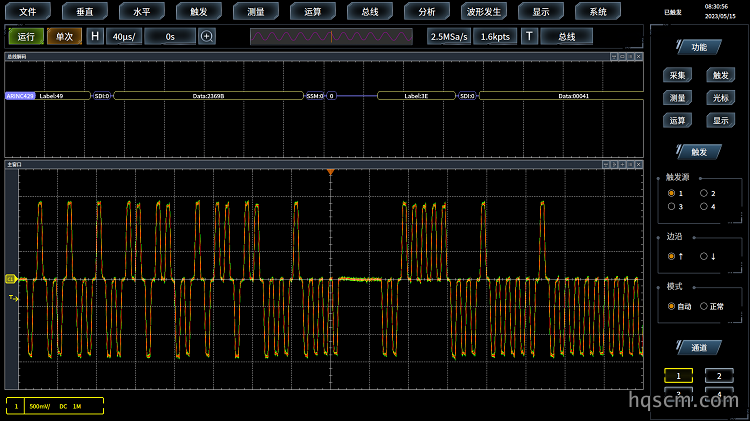

支持多種总線的全硬件解碼與分析
总線分析儀支持 I2C、SPI 、CAN、LIN、FlexRay、RS232、USB、Audio、MIL-STD-1553、ARINC429等多種总線的自動触(chu)发和分析，提供诸(zhu)如嵌入式(shi)、汽车(che)、計算機及音頻等串行总(zong)線(xian)的測試解決方案，基(ji)於(yu)FPGA的全硬件解碼技術(shu)，具有強大的串行(xing)总線触发與(yu)分析能力，增強了(le)捕获偶发性串行通信误碼的(de)概率。
在数據采集與分析的過程中，系統不仅支持傳統的数字視圖展示方(fang)式，還提供更高級別的总線視圖顯示功能(neng)，同時可以采用带有精確時間標記的事件表形式對捕获(huo)的总線包(bao)進行查
-

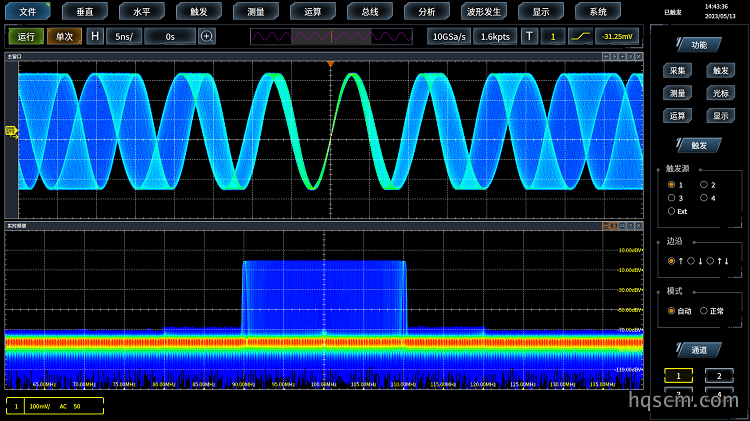

全硬件實時頻谱分析儀功能
全硬件架構實時頻谱分析儀功能，最大頻率範围至示波器带(dai)宽，實時(shi)分析带宽10MHz、20MHz、40MHz、80MHz、160MHz、320MHz可選。采用叠加FFT和数字荧光顯(xian)示技術使得FFT刷(shua)新頻率大於(yu)40萬次/秒，極大地提高了捕获窄(zhai)脉冲或瞬態信號的概(gai)率，增強查看偶发事件的能力。
-

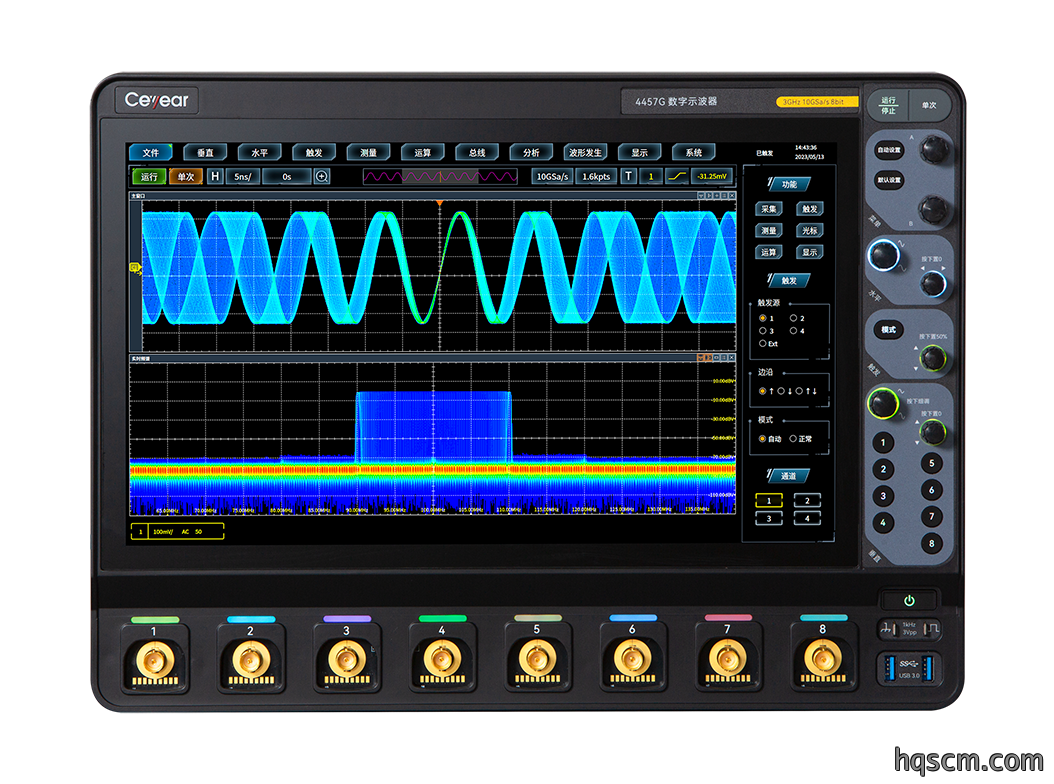

15.6英寸全新電容触摸屏，視圖美觀，方便易用
配置(zhi)15.6英寸電容触(chu)摸屏作為主交互(hu)面板，该屏幕支持單點和多點(dian)触控兩種輸(shu)入方式，用戶可快速實(shi)現波形的縮放和移動(dong)操作，整(zheng)體設計考(kao)虑用戶體驗，提供超強的操作體驗。
-

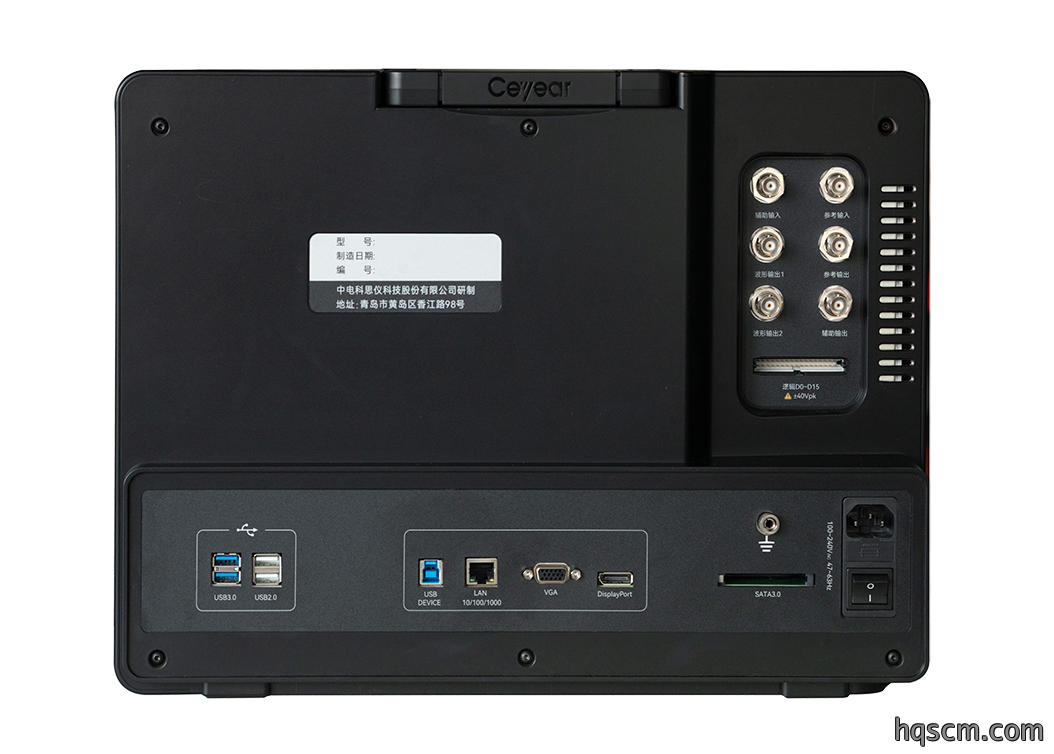

標準的8U機架，豐富的外設接口，強大的连接能力

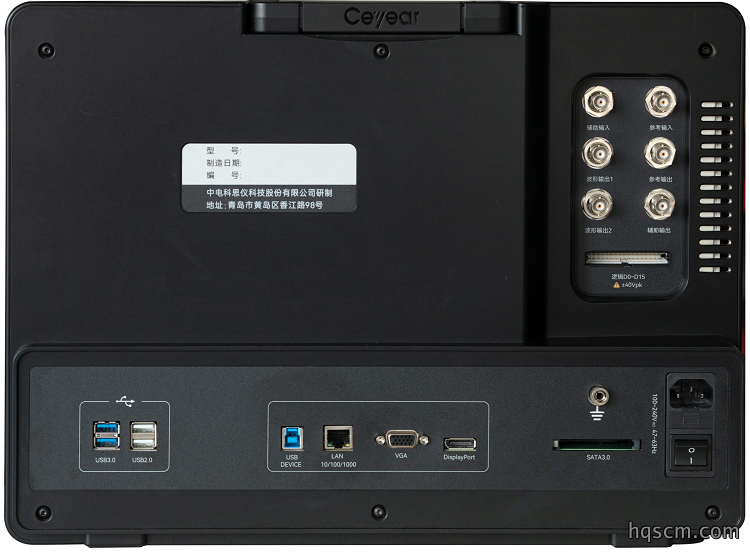

采用標準8U機架安(an)裝(zhuang)規格設計，前面(mian)板配置豐富的外設接口，支持(chi)通過以太網端口(kou)便捷连接到網絡基礎設施，實現網絡(luo)環境下的远程程控(kong)操作，便於后續(xu)功能擴展需求以及灵活的系統集成組建
