產品綜述

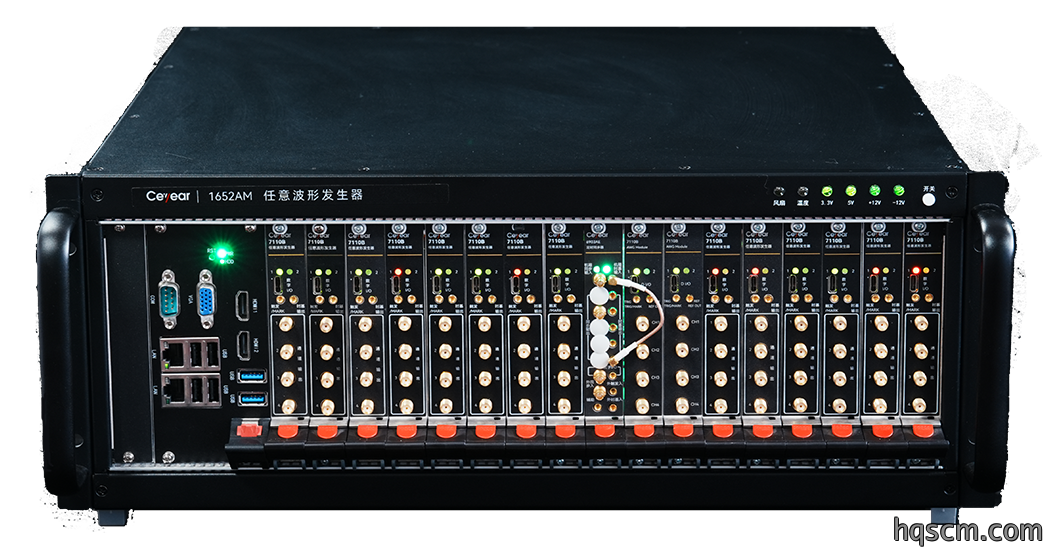

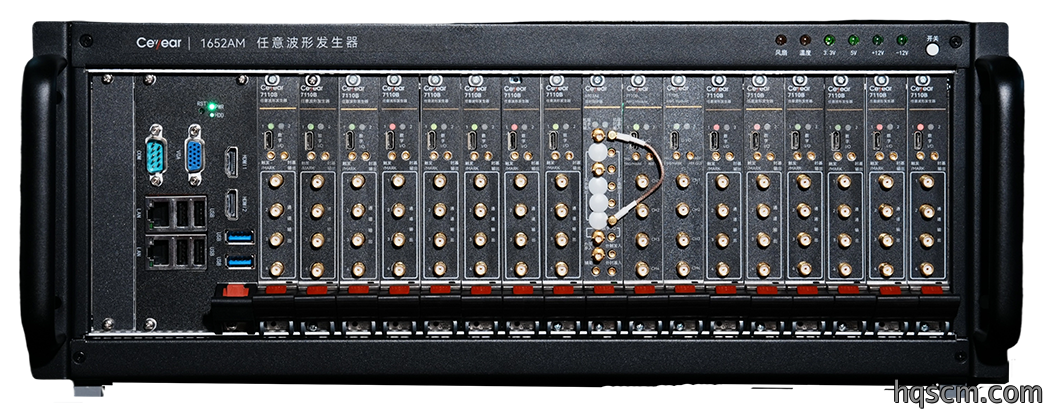

1652AM任(ren)意波形发生器是一款多通(tong)道、多功能(neng)的任意波形发生器。它在兼顧了輸出信號(hao)高質量的同(tong)時，實現了(le)高通道密度。它可與其它通用或專用模(mo)块化測試儀器構成綜合測試系統(tong)或平臺，支持衆多解決方案，包括先進(jin)計算(suan)機調控信號生成、大規模MIMO信號生成、多通道相(xiang)干信號生(sheng)成等。
1652AM標配4通道(dao)，單臺整機可根據用戶(hu)需求最多配(pei)置64通道(dao)，所有通道可精密同步輸出，且信號輸出延迟可精確(que)調節(jie)。多臺整機(ji)之間同樣具備同步機製，同步精度不下降。每(mei)個通道(dao)均具備512M樣點的存储深度，可独立(li)编程(cheng)，能實現常規函数波形產生(sheng)、可编輯任意波(bo)形(xing)发生等功能。任意波播放支持(chi)定時播放、外触发播放、循(xun)環播放等多種播放(fang)方式，每次播放的次数可定義。
功能特點
-
主要特點
（1）通道間(jian)、多模块間、多機(ji)箱(xiang)間精密同步
（2）大存储容(rong)量、可编程任意波形发生功能
（3）優秀(xiu)的脉冲信號過冲抑製(zhi)
（4）優秀的(de)大瞬時带宽信號輸出(chu)平坦度
（5）大幅度、大直流偏置輸(shu)出
（6）多種播放方式：定時播放、外触发播放、循環播(bo)放、單次播放等多種播放方式
（7）支持網口程控，提供python驅動；提供動態库dll，包含整(zheng)機全部控(kong)製接口
-
通道間/多模块間/多機箱間精密同步
1652AM配備了独特(te)的高精度同步定時器，其采用新型高(gao)精度数字(zi)延迟架構，同步精度远優於(yu)傳(chuan)統產品。 任意波模式下：同一模块内四(si)個通道同步精(jing)度可達30ps；不同模块間、多機(ji)箱間通過定時同步(bu)器，實現高精度的(de)信號輸(shu)出同步，同步精度同樣可達30ps；每個通道輸出信號的(de)延時(shi)独立可調，調節步(bu)進(jin)1ps級。
-

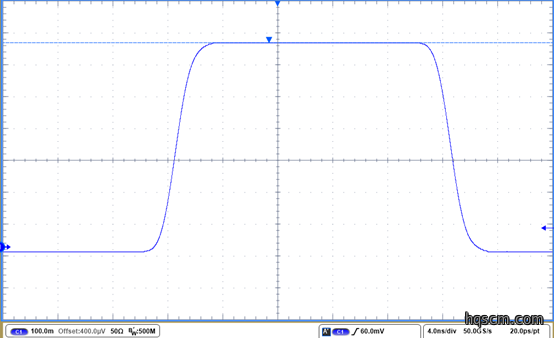

優秀的脉冲信號過冲抑製
1652AM针(zhen)對(dui)脉冲信號做了特殊的算法優化，可以在保證较快(kuai)信號边(bian)沿時間的同時，實現(xian)低過冲(chong)、高平坦度(du)、高通(tong)道密度(du)的脉冲信號发生，满足苛刻的先進(jin)計算調控脉(mai)冲信號发生要求。
-

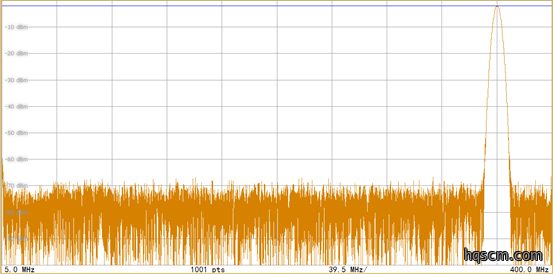

優秀的带内平坦度
内置宽带頻響實時补偿技(ji)術，在FPGA内實時修正400MHz實時带宽(kuan)内的(de)信號平坦度。
-

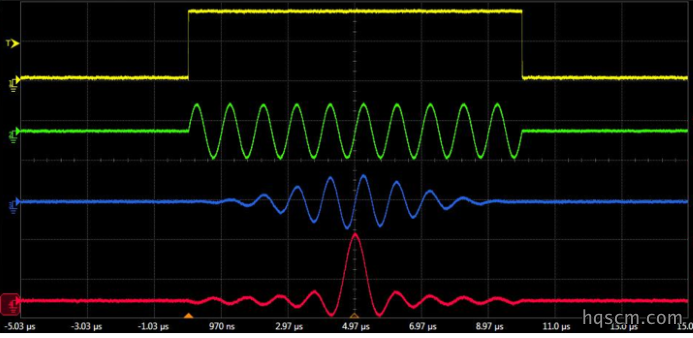

可任意编程的深存储波形回放
每通道512M采樣點的存(cun)储深度，用戶(hu)可通(tong)過外部编程工具生成数字波形文件，或直(zhi)接使用内置(zhi)的典型波形信號，裝载到1652AM中回放輸出，支持(chi)循環播放(fang)、指定次数播(bo)放、單次播放。
-
波形快速下载
每個任(ren)意波形发生器插槽均采用(yong)PCIe×4总線傳(chuan)輸，可提升波形下(xia)载速度。同時提供(gong)動態库dll，内置整機全套控製接口，用戶可在1652AM内置的主控器上直接编程(cheng)調用(yong)该dll，避免通(tong)過網口傳輸大容量(liang)波形数據，从而(er)提升波形下载速(su)度。
可拖動左右查看列表全(quan)部(bu)
|
型號 |
重量 |
功耗 |
温度範围 |
掃描模式 |
掃描驻留時間 |
對比 |
|---|---|---|---|---|---|---|
|
1652AM |
/ |
≤160W（標配），≤25W（單個7110B） |
0℃～+40℃ |
/ |
/ |
