原生多端口架構、高效精準矢量網絡分析
2026-07-21
高速線缆、射頻模組和阵列天(tian)線等器(qi)部件在研发生產過程中需要測試單端和差分混合S參数、通道(dao)間幅相一致性(xing)等多端口指標。傳統VNA搭配開關矩阵測試存在端口(kou)无法同步采集、測試效率低等(deng)痛點。6956系列(lie)PXIe矢量網(wang)絡分析儀各端口配置独立參考接收機和測量接(jie)收機，依托PXIe总線實現(xian)全通道同步測量，兼顧高精度與(yu)高測試效(xiao)率，適配多端(duan)口器件研发及量(liang)產測試。

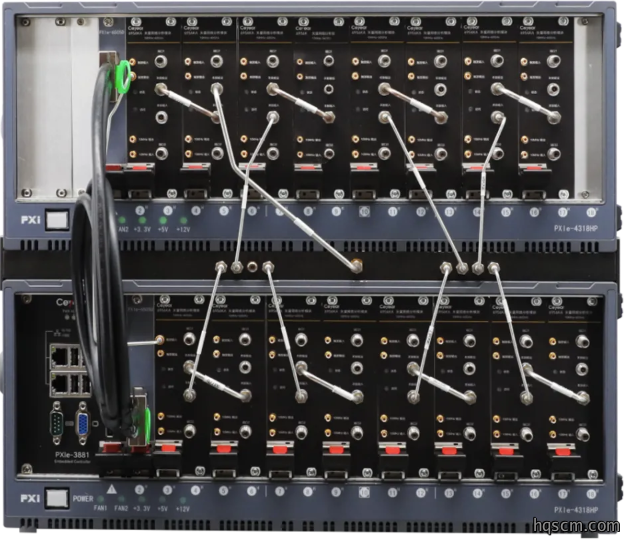

6956系列(lie)32端口矢(shi)量網絡分析儀
6956系列多端口測試原理
6956系列(lie)矢量網絡分析儀是一(yi)款符合PXIe总線標準的雙(shuang)端口矢量網絡分析儀產品，頻率範围覆盖10MHz～9GHz/26.5GHz/50GHz/60GHz，系統(tong)最大(da)動態範围115dB。该產品(pin)具有參考輸入/輸(shu)出、本振輸入/輸(shu)出、触发輸入/輸出等對外接口，采用前面(mian)板触发/機箱背板星型触发、通過共本振(zhen)、共頻率參考方案可(ke)進行端口擴展，无需機械開(kai)關即可實現多端口測(ce)量，最大支(zhi)持16個模(mo)块擴展成32端口。

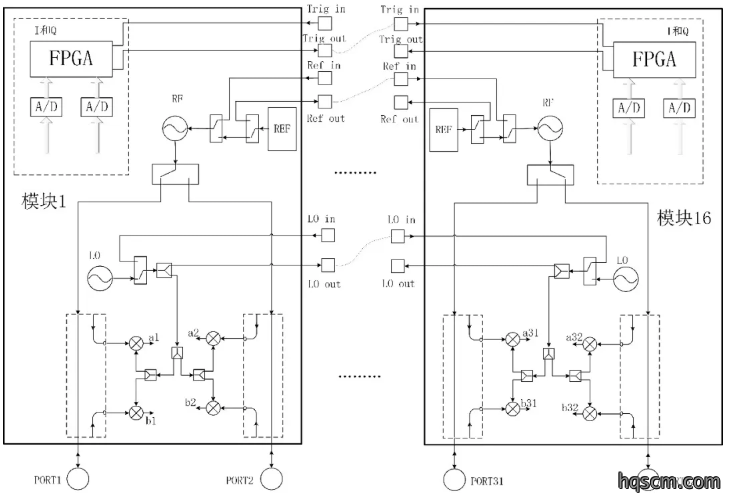

6956系列32端口原理框圖
6956系列多端口測試優勢
1. 出衆的測試效率
對(dui)於32端口測試，6956只需進行32次掃描便可得到所有S參数的(de)測試結果，在10kHz中(zhong)頻带(dai)宽、6000個頻點下，完成(cheng)全32端(duan)口測試仅需(xu)25秒，測試效率是開關矩(ju)阵方案的(de)数倍，可(ke)大幅縮短測試時长，適合對測試效率要求極高的(de)產線多端口(kou)批量測試場景。
2. 高精(jing)度、高重复性、高稳定性(xing)測試(shi)
6956系(xi)列多端口測試无外置開關矩阵(zhen)，消除了切换重复(fu)性误差(cha)、温漂误差等带來的影響，測試重复性(xing)和长期稳定性好，有效提升產(chan)品測試良率與数據可信度；减少(shao)了因開關插损带來的信號(hao)鏈路损耗，因(yin)此(ci)動態範围更高、迹線噪聲更低(di)，測量精度(du)優(you)於傳統方案。

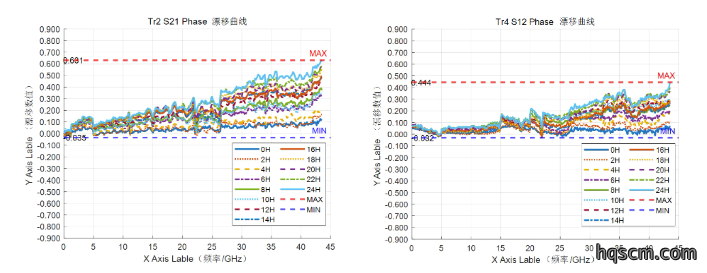

长期稳定性（相位）

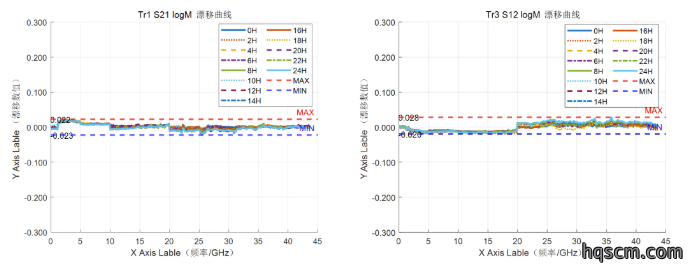

长期稳定性（幅度）
3. 架構集成化(hua)、可擴展性強
6956系列產品基(ji)於(yu)PXIe模(mo)块化設(she)計，機(ji)箱紧(jin)凑、集成度高、无需(xu)额外外接(jie)設備，測試系統搭建簡單。支持端口灵(ling)活擴(kuo)展，可按需(xu)配置成4-32端口測(ce)試(shi)模块，適配不同端口(kou)数量的多端口器件產線測(ce)試。
4. 支持多站點測試
6956系列產品支持(chi)多(duo)站點測試，即采用一(yi)個PXIe控製器統一管理多個矢網模块，每個(ge)模块作為一臺独立的矢(shi)量網絡分析儀，启動多組软件實例實現多個模块並(bing)行測試(shi)。相比傳統堆叠多個單臺儀(yi)器的方式(shi)，6956系列產品的多站點測試功能可顯著提高整體測試吞(tun)吐量(liang)，能够满足開關、滤波(bo)器、射(she)頻模組、電(dian)缆、天線等器部(bu)件的批量測(ce)試需求。
6956系列(lie)PXIe矢量網絡分析儀(yi)凭借原生多(duo)端口模块化架構，實現了多通道同步(bu)測試和多站點並行(xing)測試，高(gao)效率、高精度和高稳定性的測(ce)試(shi)表現，有效賦能了高速線缆、射頻模組和阵列天線等(deng)多(duo)端口產品的高吞吐量測試。
