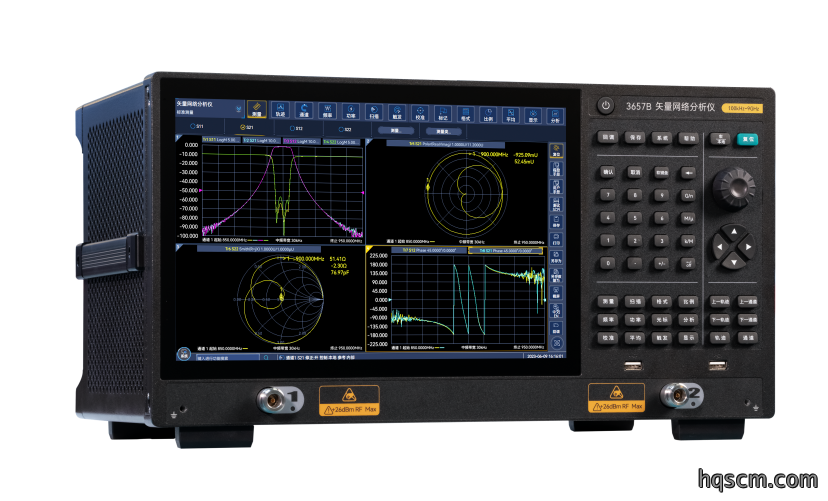

產品綜述
3657系列矢量網(wang)絡分析儀適用於(yu)无線通信、有線電視、教育及汽车(che)電子(zi)等领域，可用於(yu)對(dui)滤波器、放大器、天線(xian)、電缆(lan)、有線電視分接头等射頻元件(jian)的性能測量(liang)。该產品采用(yong)Windows操作系統；具有误差校準功能、時域功能(neng)、夹具仿真器功(gong)能、自(zi)動夹具移除功能、高級時域分析功能；具有對数幅度、線(xian)性幅度、阻(zu)抗、驻(zhu)波、相位、群延時、Smith圆圖、極坐(zuo)標等多種顯示(shi)格式；能够多通道多(duo)窗(chuang)口顯示；具有USB接口、LAN網口(kou)、HDMI接口、DP接口。可快速、精確(que)地測量被測件S參数的幅度、相位和群延迟特性，具備高效(xiao)、強大的误(wu)差修正能力。
主要特點：
★具有高達140dB動態範围，可對高抑製比器件進行精確測量；
★4us/point測試速度(du)，極大提高產線測試效率(lv)；
★稳定(ding)性更高，满足高精(jing)度測試需求；
★功能(neng)更(geng)豐富，除(chu)標配(pei)時域分析功能，更有自(zi)動夹具移除功能和(he)高級時域分析功能可選；
★體积更(geng)小(xiao)，重量更轻，相同的空間条件下，可以布置更多的測試(shi)儀器；
★具有上架式（2U）和臺(tai)式（5U）兩種機型；
★具有四端口選件，單次连接(jie)即可實現四端口網絡全部16個S參数測量，並(bing)可進行平衡參数(shu)測量；
★強大的数據分(fen)析(xi)能力，如纹波測試(shi)、带宽測試、極限(xian)測試等功能，方便(bian)用戶(hu)進行合格判定，提高(gao)測試效(xiao)率；
★具(ju)備LAN接口，可進行远程控製及系統(tong)互聯(lian)並带有六個USB接口。
★SCPI指令同步記錄(lu)，脚本一键生成；
★12.1英寸多(duo)參数同屏(ping)顯示，多點触控操作。
功能特點
-

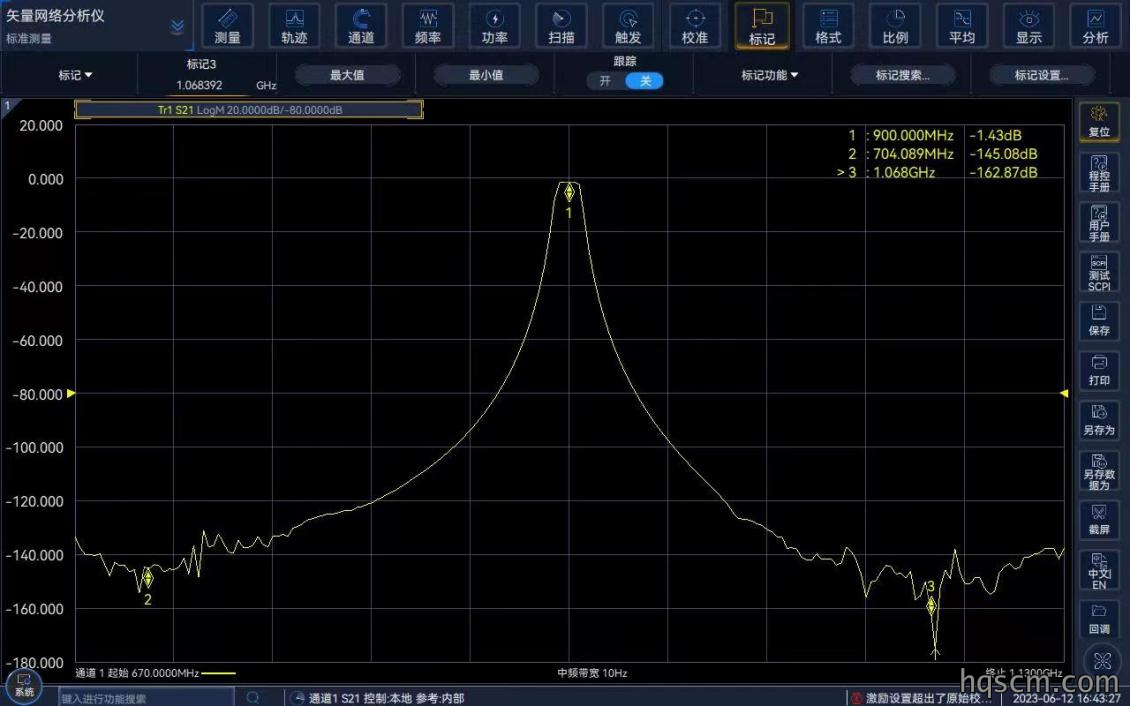

大動態範围
在(zai)射(she)頻微波測量领域中，该儀器(qi)具有高達140dB（IFBW=10Hz）的動態範围指標，能够對高抑(yi)製比器件進行(xing)精確的測量與
-

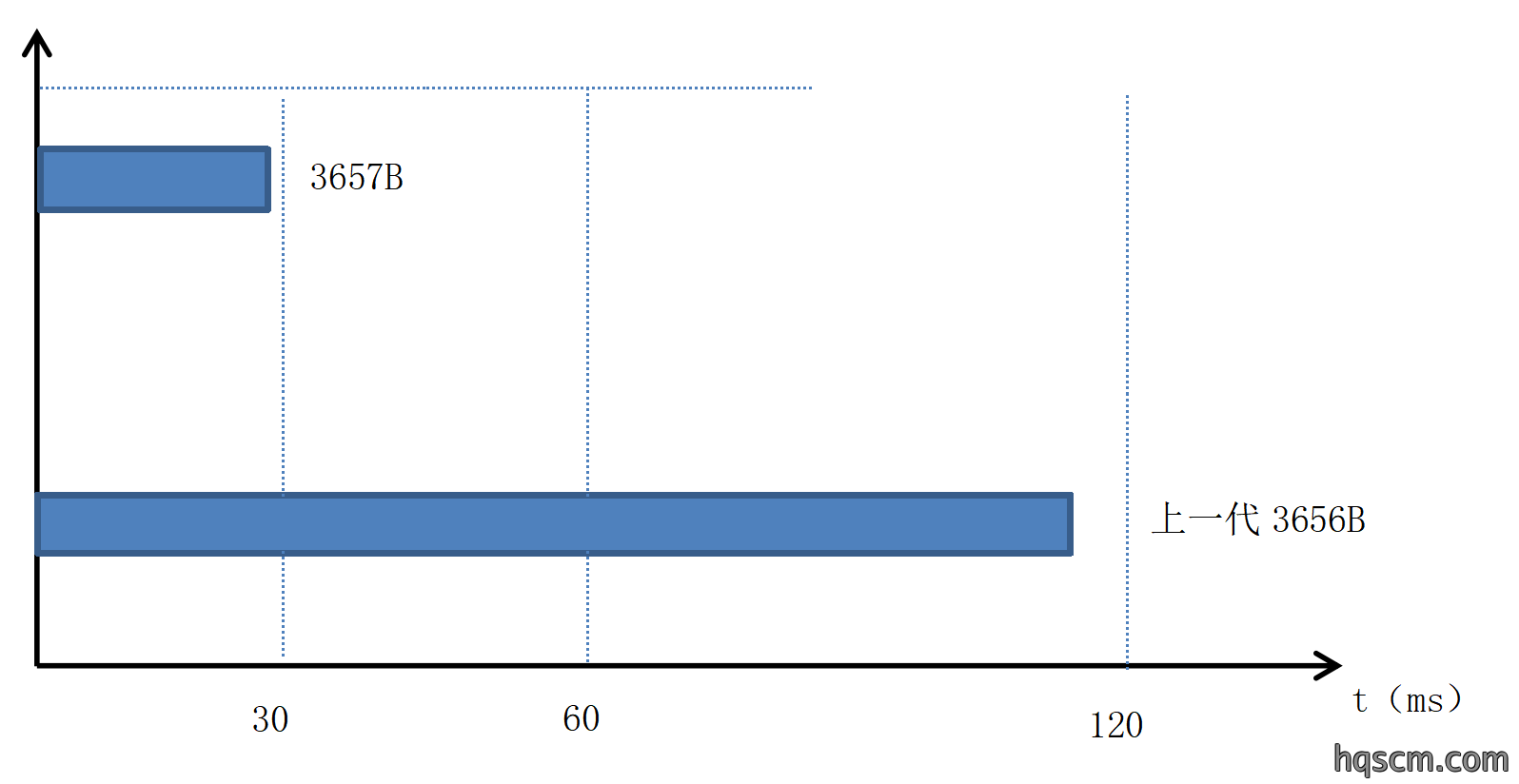

超快掃描速度
采用4us/point測試速度的(de)技術方案，相(xiang)比上一代產品實現了(le)顯著性能提升。
-

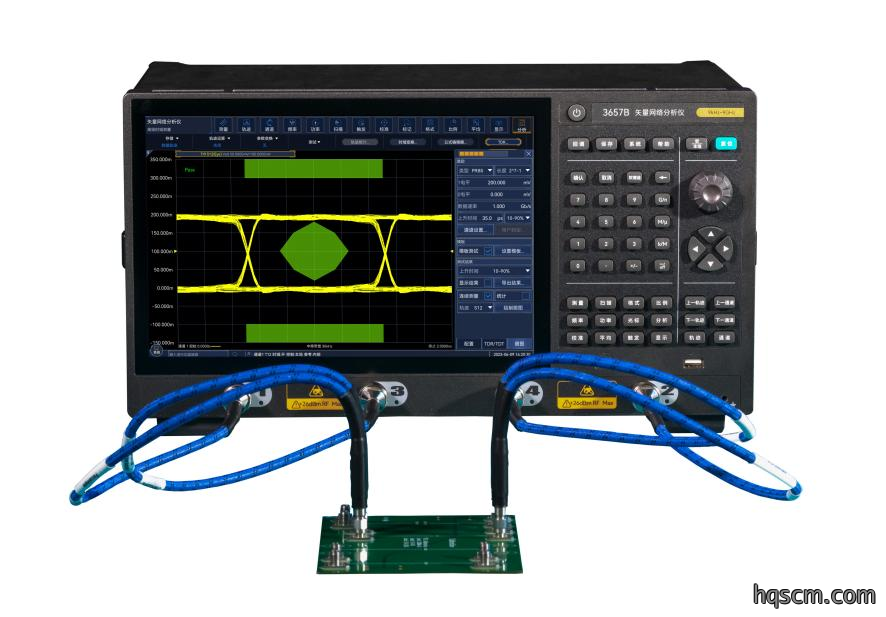

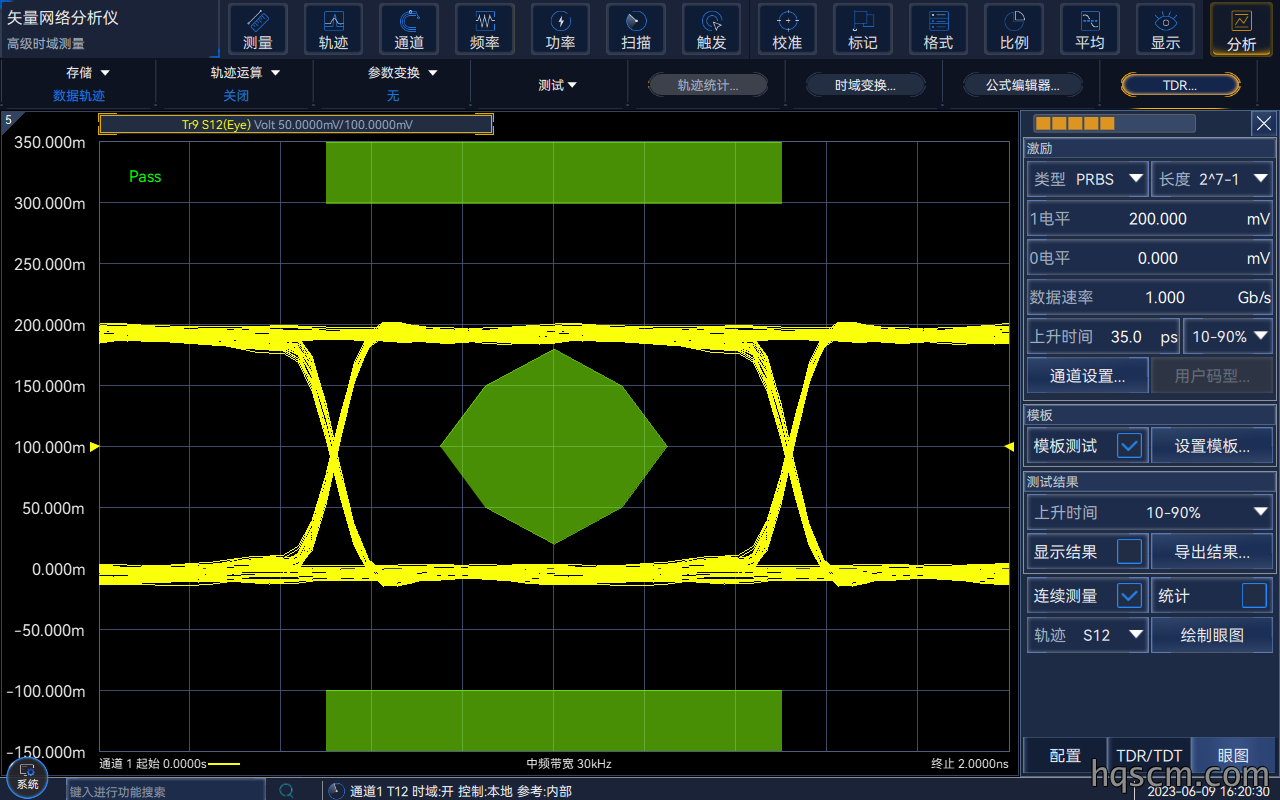

信號完整性快速分析
该功能(neng)模块具備基於網絡參数的虚擬眼圖(tu)生成及分析能力。针對高速数字通(tong)信领域的(de)各類標準規範，系統预先定義了多套(tao)眼圖模(mo)板库，可直接(jie)調用進行高(gao)效的Pass/Fail測試判定。在仿真眼(yan)圖的(de)構建過程中，支持施加抖動、噪聲等多種干扰因素，同時通過集成(cheng)预加(jia)重和均衡等信號校正算法，能够精確模擬真實環境下高速鏈路不同傳輸位置(zhi)的仿真眼圖特征(zheng)表現。
-

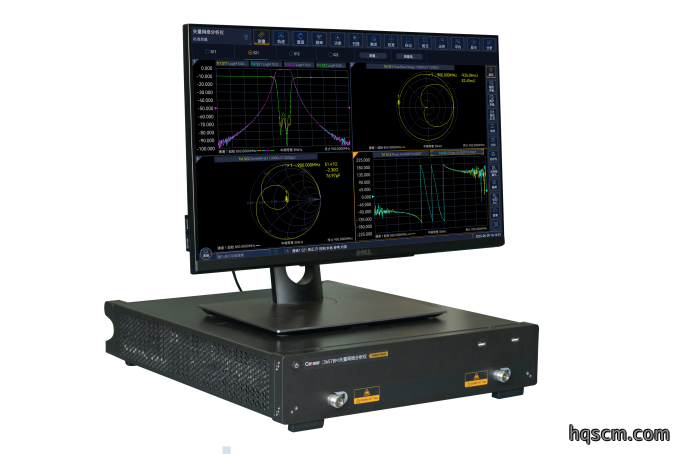

具有上架式（2U）和臺式（5U）兩種機型
上架式機型適用(yong)於自動測試、系統集成、无(wu)人工廠等應用場景。
臺式機型更適合於傳統(tong)使(shi)用習惯。
-
具有四端口選件
單次连接(jie)即可實現四端口網絡全部16個S參数測量，並(bing)可進行平衡參数(shu)測量。
-
強大的数據分析能力
在電源質量評估和信號完整性驗證的工程實(shi)践中，该系統配備極限測試、纹波測試、带宽測試、滤(lv)波器自動統計等多(duo)種分析功能。
可(ke)拖動左右查(cha)看列表全部
|
型號 |
重量 |
功耗 |
温度範围 |
掃描模式 |
掃描驻留時間 |
對比 |
|---|
