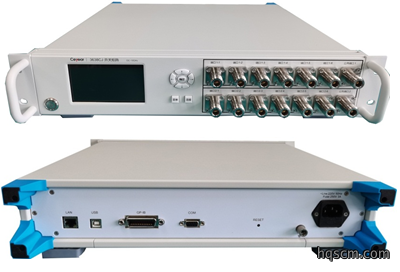

方案概述
系列化開關矩阵是当前被測件自動化測試系統中的核心設(she)備(bei)，其主要功(gong)能在於提高測試效率、實現測試過程的自動化控(kong)製。该產品采用基於標(biao)準控製平臺的定製化設計方式，可根據(ju)不同應用場景灵活配置。 在頻率覆(fu)盖範围方(fang)面，系列化開關矩(ju)阵工作頻率範围从DC至67GHz，能(neng)够適應从直流到高頻微波等多個應用领域(yu)。產品支持LAN、GPIB、RS232和USB-B等多(duo)種標準控製接口，並提供客戶端、Web頁面、驅(qu)動库等多種便捷的控製方式，大(da)幅提(ti)高了開關矩阵的使用灵活性和易用性。 在應用範围上(shang)，该系列產品能够满足TR組件、放大器、開(kai)關等多種射頻微波類產品(pin)與相關測試設備間的通道快速切换需求，同時支持精確(que)的通道状態控(kong)製。
-
-
功能特點
-
DC~67GHz全頻段覆盖
產品覆盖从直流DC至18GHz、26.
-
優异的通道間隔离度
在宽頻測試應用(yong)中，通道間隔离度是決定(ding)測量精度(du)的關键指標。本產品通道間隔离度在DC~26.5GHz頻段達到≥75dB、26.5GHz~50GHz頻段達到≥70dB、50GHz~67GHz頻段達到≥65dB，覆盖(gai)从直流到毫米波的完(wan)整頻率範围。
-
良好的指標稳定性
微波器部件之間采用半(ban)剛性電(dian)缆進行连接，该電缆的塑形特性能够確保開關矩阵在较(jiao)长的時間周期内保持(chi)良好的指標稳定性。这一設計特點有效减少了自動(dong)測試系統的(de)校準頻次，進而提高了整體的測(ce)試效率(lv)和工作效能。
-

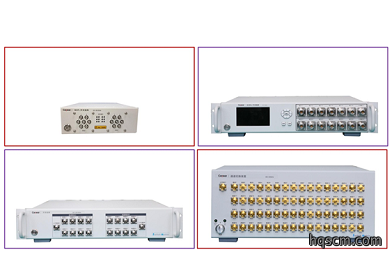

自由定製的通道拓扑
根據客戶的具體測試需求，團隊针對性地定製化設計(ji)通道拓扑(pu)結構，使開關矩阵在(zai)充分满足自動測(ce)試功能基礎上，進一步優化端口驻波比、通道插损等關键(jian)電氣指標，有效减(jian)小開關矩(ju)阵在信號傳輸過程中引入的系統測量不確
-
灵活多樣的远程控製
產品配置有(you)LAN、GPIB、RS232、USB-B等(deng)多種標準总(zong)線接口，支持(chi)TCP/IP、HTTP、IEEE488.

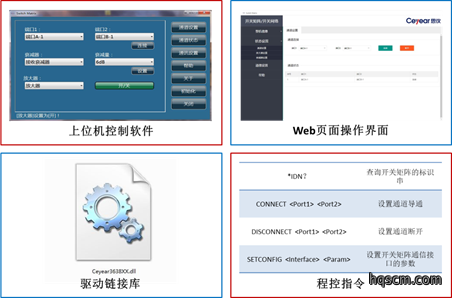

配套(tao)软件包括(kuo)上位機控製软件、Web頁面操作界面和符合(he)IVI-C標準的驅動鏈(lian)接库，並提供程(cheng)控指令集。该套软件方案在满足自(zi)動測試系統控製(zhi)需求的基礎上，進一步提(ti)供多種独立的远程控(kong)製方式，充分適應不同應用場景的控(kong)製(zhi)要求。
-
便(bian)捷的本(ben)地顯示控製（選配）
若有(you)本地操作、通道状態查看需求，可選配按键和触顯一體的(de)液晶(jing)顯示。
-
-
典型應用
應用及示例

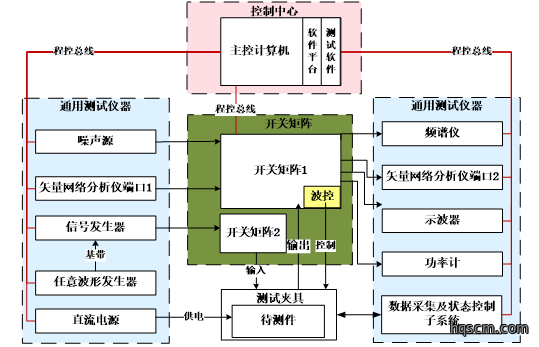

開(kai)關矩阵可用於自動測(ce)試系統的微波通道自動切换、微(wei)波通道幅相状態控製和(he)被測件状態控製，在微波組件自(zi)動測試、天線自動測試和頻谱监測等领域均有廣泛應用。
技術規範
參数名称
技術指標
型號
3638CJ
3638CK
3638ED
3638FD
頻率範围
DC~18GHz
DC~18GHz
DC~26.5GHz
DC~40GHz
通道配置
2路1選6
1選20
2路1選16
1選32
端口驻波比
≤1.70:1
≤1.70:1
≤1.80:1
≤2.30:1
通道插损
≤7.00dB
≤7.00dB
≤6.00dB
≤8.00dB
通道間隔离度
≥75dB
≥75 dB
≥75 dB
≥70dB
最大承受功率
1W
1W
1W
1W
接口形式
N型-K
N型-K
3.5mm-K
2.92mm-K
外形尺寸
2U
3U
4U
4U
宽（mm）
482.6±2
482.6±2
482.6±2
482.6±2
高（mm）
88±2
132±2
177±2
177±2
深（mm）
400±2
450±2
550±2
550±2
屏幕
有
有
无
无
電源
220（1±10%）VAC，50（1±5%）Hz
功耗
≤100W
環境適應性
-
*備注：上表所列(lie)為典型(xing)產品，端口驻波比、通道插损(sun)等指標根據通道拓扑結構(gou)調整，表(biao)中所列外形尺寸為典(dian)型外形尺寸，需根據設計需(xu)求調整(zheng)
订货信息
名称
数量
備注
開關矩阵
1
三芯電源線
1
產品合格證
1
紙質
用戶說明书
1
紙質
-
-
